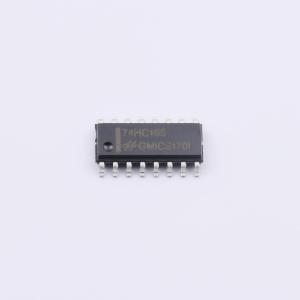

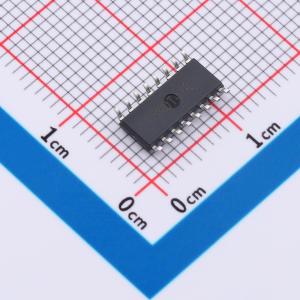

SN74HC165DES
8位串行或并行输入/串行输出移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是 8 位串行或并行输入/串行输出移位寄存器。该器件具有一个串行数据输入（DS）、八个并行数据输入（D0 至 D7）和两个互补串行输出（Q7 和 Q7）。当并行加载输入（PL）为低电平时，来自 D0 至 D7 的数据将异步加载到移位寄存器中。当 PL 为高电平时，数据在 DS 处串行进入寄存器。当时钟使能输入（CE）为低电平时，数据在 CP 输入的低到高转换时移位。CE 上的高电平将禁用 CP 输入。输入可承受高达 15V 的过电压，这使该器件可用于高到低电平转换应用。
- 品牌名称
- GMIC(绿微)
- 商品型号
- SN74HC165DES
- 商品编号
- C51927316
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 61MHz | |
| 元件数 | 1 | |
| 输出类型 | 互补式 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
74HC165是一款8位串行或并行输入/串行输出移位寄存器。该器件具备串行数据输入(DS)、八个并行数据输入(D0至D7)以及两个互补的串行输出(Q7和Q7)。当并行加载输入(PL)为低电平时，数据从D0至D7被异步加载到移位寄存器中。当PL为高电平时，数据在DS端串行进入寄存器。当时钟使能输入(CE)为低电平时，数据在CP输入的低电平到高电平转换沿进行移位。CE输入为高电平将禁用CP输入。输入具有高达15V的过压容限，这使得该器件可用于高电平到低电平的电平转换应用。
商品特性
- 输入电平：对于74HC165：CMOS电平
- 异步8位并行加载
- 同步串行输入
- 工作温度范围：-40°C ~ +85°C
- 封装信息：DIP16、SOP16、TSSOP16
