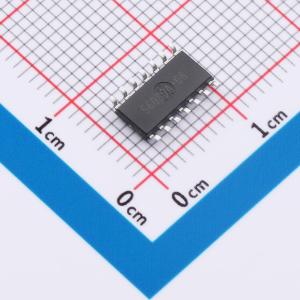

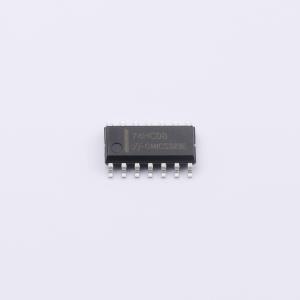

SN74HC08DS
四2输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含四个独立的 2 输入与门，在正逻辑中执行布尔函数 γ = AB 的非的非或 γ = A + B。
- 品牌名称
- GMIC(绿微)
- 商品型号
- SN74HC08DS
- 商品编号
- C51927314
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2735克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 8uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 3.98V~4.32V；5.48V~5.81V；1.9V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
