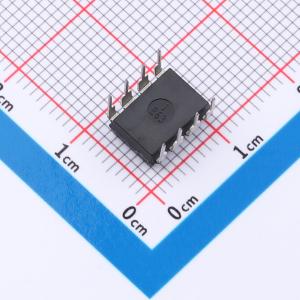

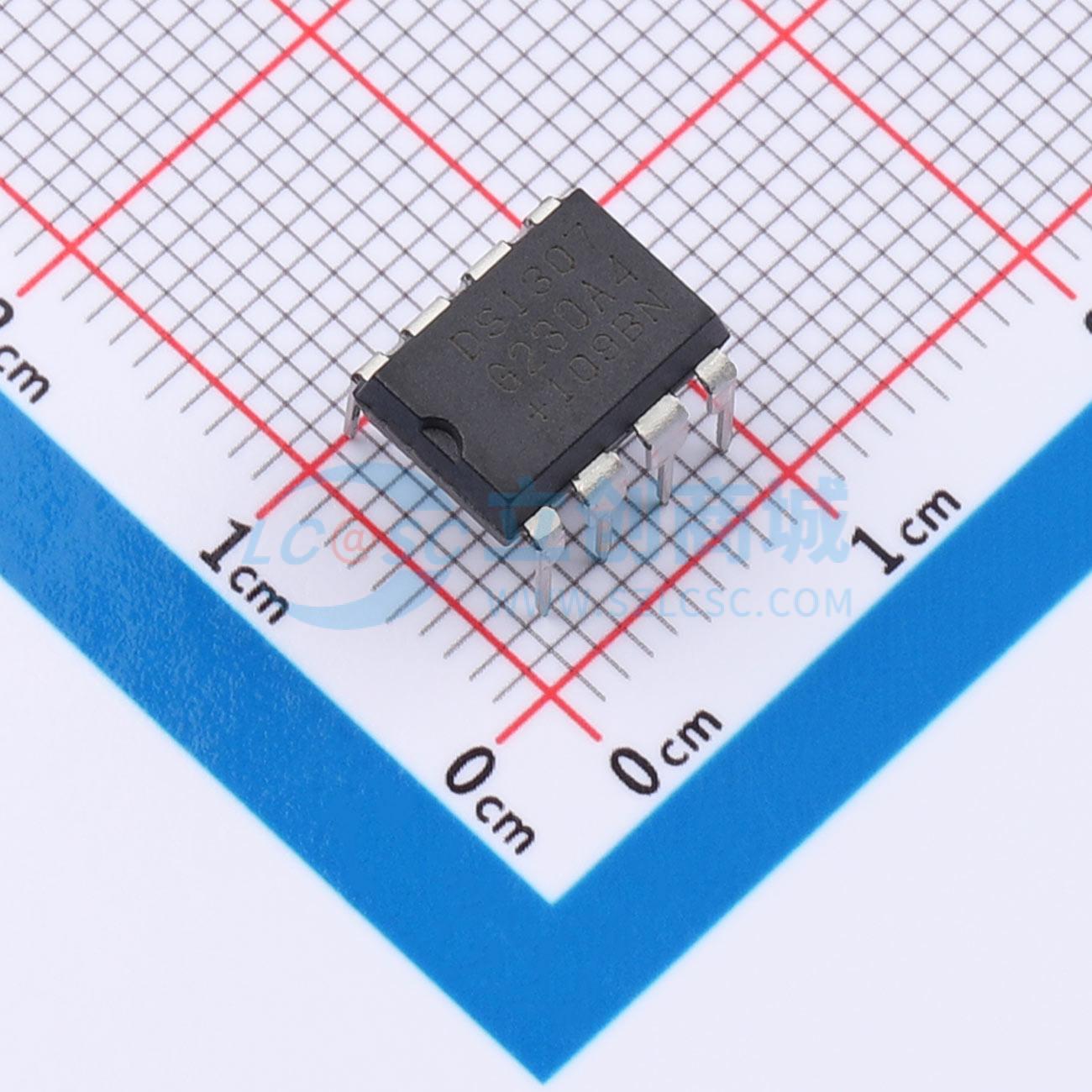

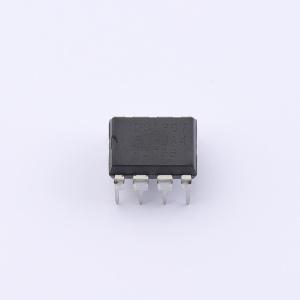

DS1307NBDB
串行实时时钟
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 串行实时时钟 (RTC) 是一种低功耗、全二进制编码十进制 (BCD) 时钟/日历，外加 56 字节的非易失性 SRAM。地址和数据通过 I2C 双向总线串行传输。时钟/日历提供秒、分、时、日、日期、月和年信息。月末日期会自动调整少于 31 天的月份，包括闰年校正。时钟可以 24 小时或 12 小时格式运行，并带有 AM/PM 指示。该产品有一个内置的电源感应电路，可检测电源故障并自动切换到备用电源。在设备使用备用电源运行时，计时操作仍可继续。
- 品牌名称
- GMIC(绿微)
- 商品型号
- DS1307NBDB
- 商品编号
- C51927326
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 无 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 300nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电；片内SRAM/NVRAM；可编程时钟输出 |
商品概述
DS1307串行实时时钟是一款低功耗、全二进制编码十进制时钟/日历，附带56字节非易失性静态随机存取存储器。地址和数据通过I²C双向总线串行传输。该时钟/日历提供秒、分、时、星期、日期、月份和年份信息。月末日期会根据少于31天的月份自动调整，包括闰年修正。时钟可工作于24小时或12小时格式，并带有上午/下午指示器。DS1307内置电源检测电路，可侦测电源故障并自动切换至备用电源。当器件由备用电源供电时，时间保持功能持续运行。
商品特性
- 实时时钟，可计数秒、分、时、月内日期、月份、星期和年份，具备闰年补偿，有效期至2100年
- 56字节、电池备份、非易失性随机存取存储器，用于数据存储
- I²C串行接口，标准模式（100 kHz）
- 可编程方波输出信号
- 自动电源故障检测与切换电路
- 在电池备份模式且振荡器运行时，功耗低于50nA
- 提供8引脚PDIP或8引脚SOIC表面贴装封装
- 可选工业级温度范围：-40℃ ~ +85℃
