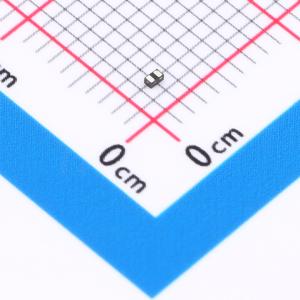

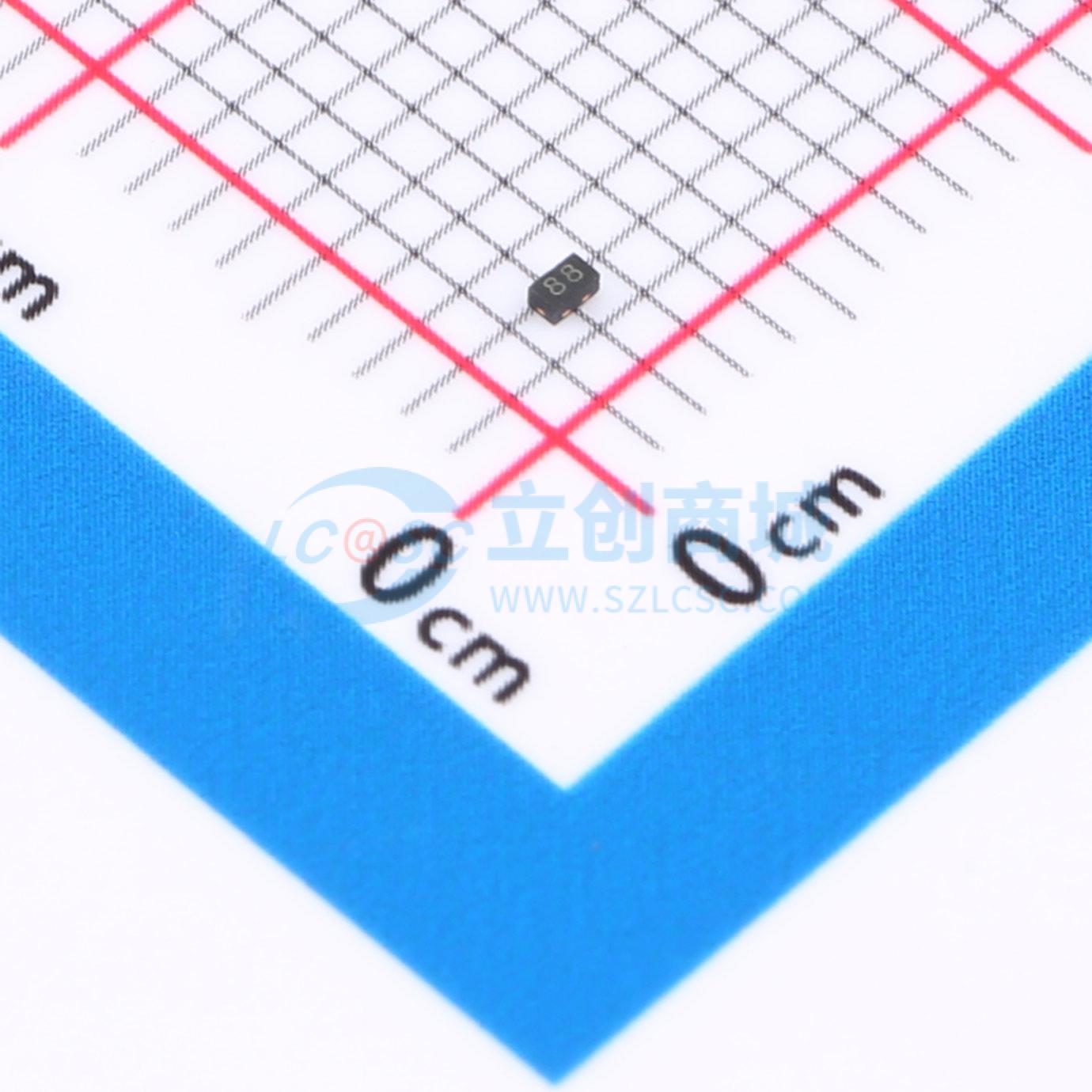

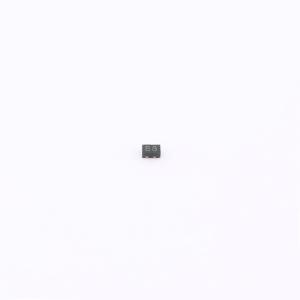

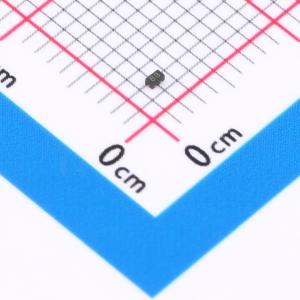

TPD1E1B04DPYR-TP
ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：为数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±25kV（空气放电），±25kV（接触放电）；IEC 61000-4-4 (EFT) 40A (tp = 5/50ns)。 具备电缆放电事件 (CDE) 保护。 超小封装 (1.0×0.6×0.5mm)。 保护一条数据或I/O线。 低电容：0.3pF。 低钳位电压。应用：手机及配件。 数字视频接口 (DVI)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPD1E1B04DPYR-TP
- 商品编号
- C521892
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 200nA | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品特性
- 数据线瞬态保护，符合 IEC 61000-4-2（静电放电）±25 kV（空气放电）、±25 kV（接触放电），IEC 61000-4-4（电快速瞬变脉冲群）40A（脉冲宽度 5/50 ns），电缆放电事件（CDE）
- 超小型封装（1.0x0.6x0.5 mm）
- 保护一条数据或 I/O 线
- 低电容：0.3 pF
- 低钳位电压
- 低工作电压：3.3V
- 固态硅雪崩技术
应用领域
- 手机及配件
- 数字视频接口（DVI）
- DisplayPort 接口
- MDDI 端口
- USB 端口
- PCI Express 串行 ATA
