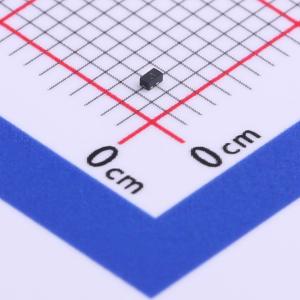

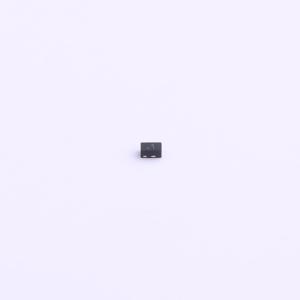

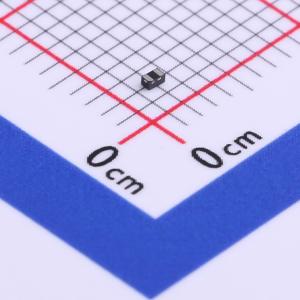

温馨提醒：图片仅供参考，商品以实物为准
TPESD3301P
ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD3301P
- 商品编号
- C521893
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V；23V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 300nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品特性
- 数据线瞬态保护，符合 IEC 61000-4-2（ESD）±20kV（空气）、±20kV（接触），IEC 61000-4-4（EFT）40A（tp = 5/50ns），电缆放电事件（CDE）
- 保护一条数据或 I/O 线
- 低电容：0.35pF
- 低钳位电压
- 低工作电压：3.3V
- 固态硅雪崩技术
应用领域
- 手机及配件
- 数字视频接口（DVI）
- 显示端口
- MDDI 端口
- USB 端口
- PCI Express
- 串行 ATA
