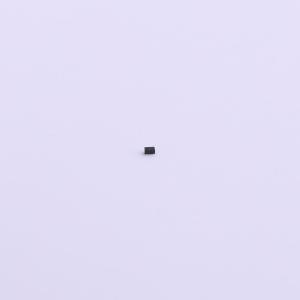

ESD3V3U04-0201
ESD 3.3V截止 峰值浪涌电流：16A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD/高速数据线的瞬态保护超过: -IEC61000-4-2 (ESD)：±20kV（空气/接触）。 -IEC61000-4-4 (EFT)：2.5kV / 50A（5/50 ns）。 -IEC61000-4-5 (浪涌)：3A（8/20μs）。应用：数字视频接口 (DVI)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD3V3U04-0201
- 商品编号
- C521888
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 150nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品特性
- 高速数据线的静电放电（ESD）/瞬态保护性能卓越
- 符合 IEC61000-4-2（ESD）标准：±20 kV（空气/接触）
- 符合 IEC61000-4-4（EFT）标准：2.5 kV / 50 A（5/50 ns）
- 符合 IEC61000-4-5（浪涌）标准：3A（8/20 μs）
- 最大工作电压：VRWM = 3.3 V
- 超低电容：CL = 0.4 pF（典型值）
- 极低钳位电压：在 Ipp = 16 A 时，VCL = 8 V（典型值）
- 极低动态电阻：RDYN = 0.19 Ω（典型值）
- 无铅无卤封装（符合 RoHS 标准）
应用领域
- 数字视频接口（DVI）
- 10/100/1000 以太网
- USB 1.1/2.0/3.0/OTG
- IEEE1394 火线端口
- 投影电视监视器和平板显示器
- 笔记本电脑
- 机顶盒
- 投影电视
