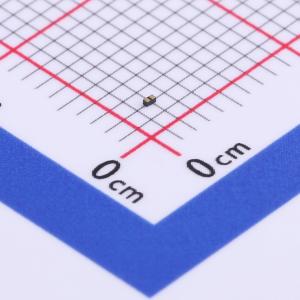

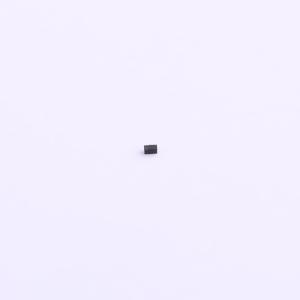

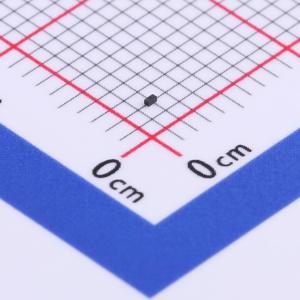

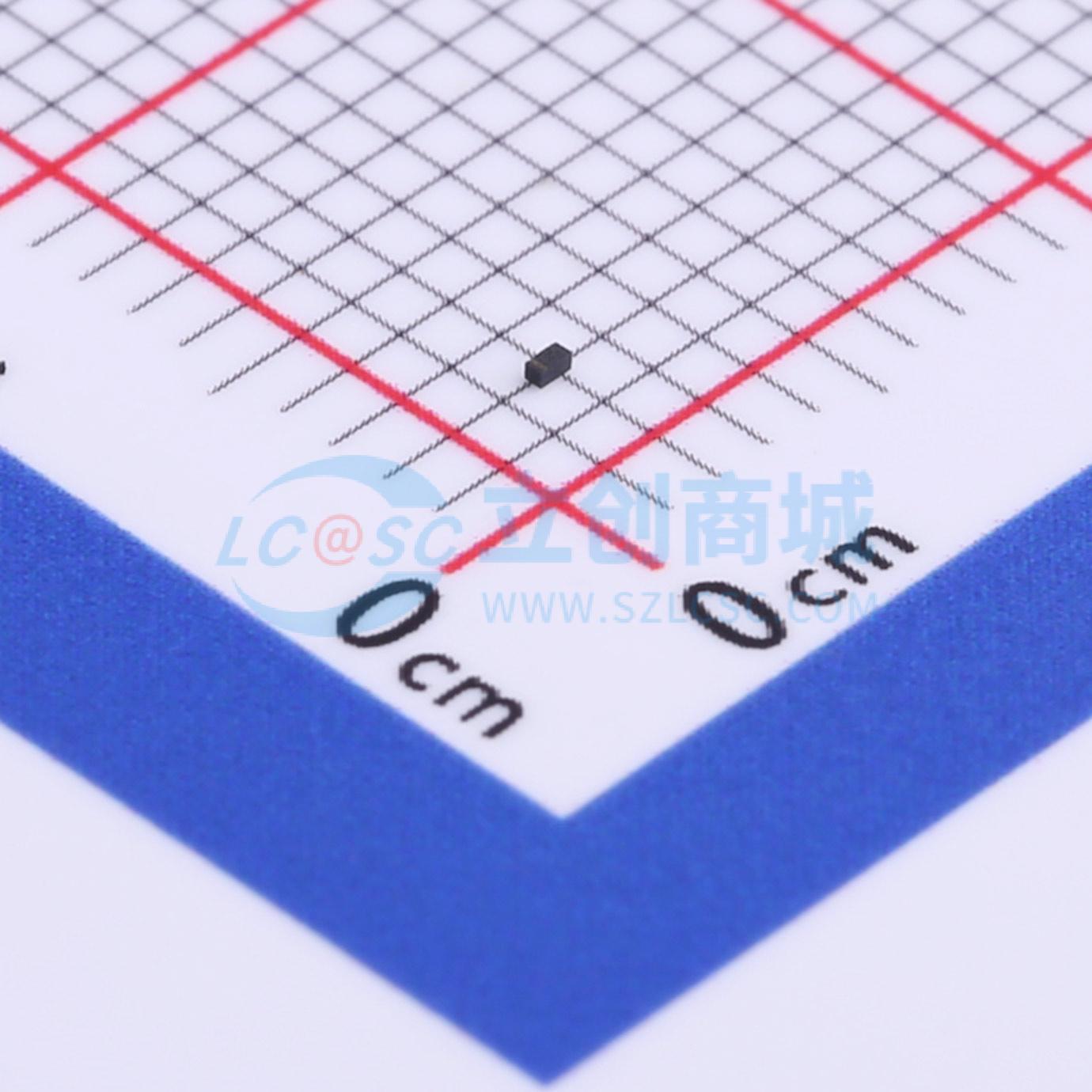

ESD5V3U04-0201
单向 5.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD/瞬态保护高速数据线，超过IEC61000-4-2（ESD）：±20 kV（空气/接触），IEC61000-4-4（EFT）：2.5 kV/50 A（5/50 ns），IEC61000-4-5（浪涌）：3 A（8/20 μs）。 反向工作电压：最大5.3 V。 极低反向电流：典型值<10 nA。应用：USB 2.0、10/100/1000以太网、Firewire、DVI、HDMI、S-ATA
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5V3U04-0201
- 商品编号
- C521889
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品特性
- 高速数据线的静电放电（ESD）/瞬态保护，满足 IEC61000-4-2（ESD）标准：±20 kV（空气/接触）；IEC61000-4-4（电快速瞬变脉冲群，EFT）：2.5 kV / 50 A（5/50 ns）；IEC61000-4-5（浪涌）：3 A（8/20 µs）
- 反向工作电压：最大 5.3 V
- 极低的反向电流：典型值 <10 nA
- 极低的电容：典型值 0.4 pF
应用领域
- USB 2.0、10/100/1000 以太网、火线（Firewire）、数字视频接口（DVI）、高清多媒体接口（HDMI）、串行高级技术附件（S-ATA）
- 移动通信
- 消费类产品（机顶盒、MP3、DVD、数码相机等）
- 液晶显示器、摄像头
- 笔记本电脑、台式电脑及周边设备
