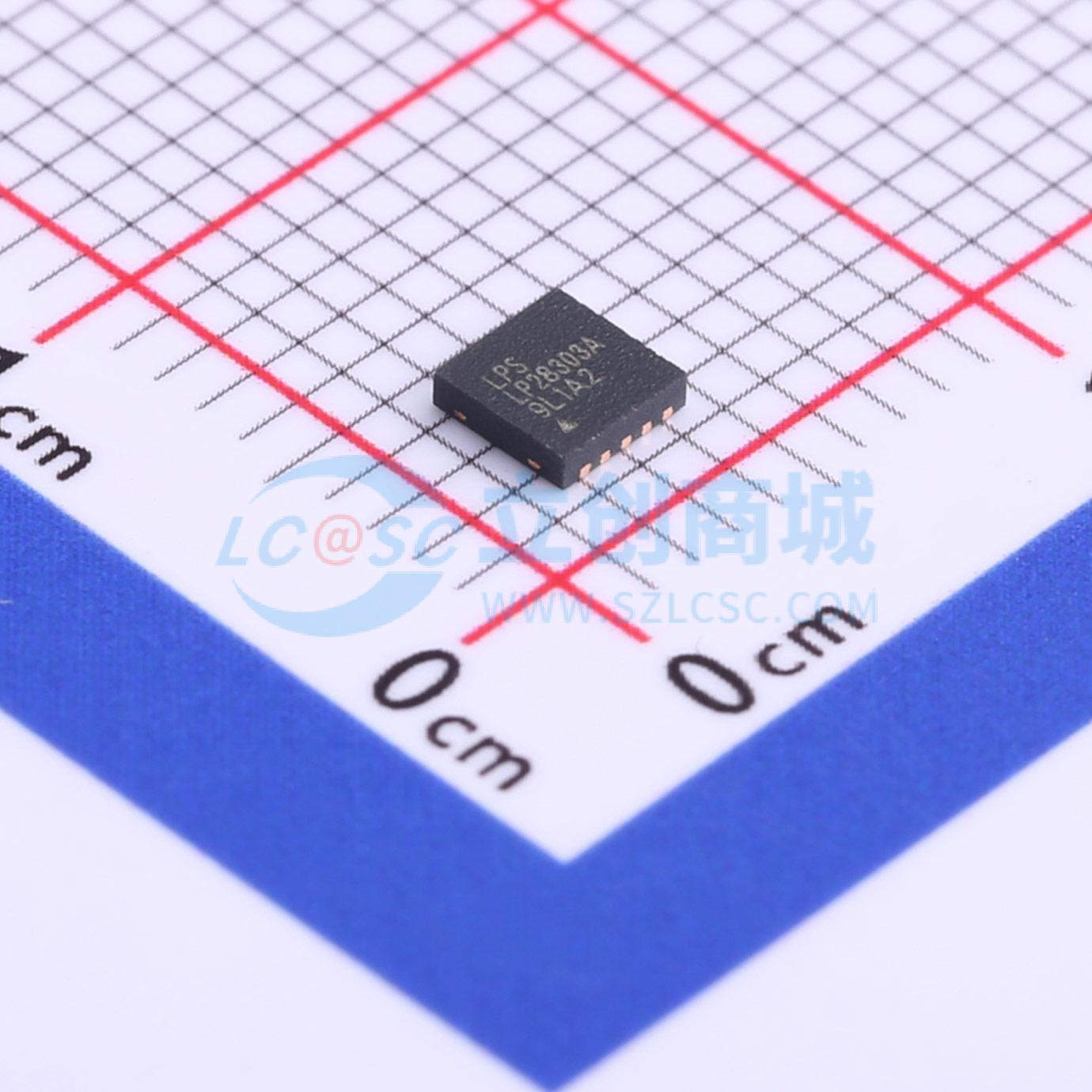

温馨提醒：图片仅供参考，商品以实物为准
LP28303AQVF
2.5A同步降压型锂离子充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP28303A 是一款 2.5A 的锂离子电池充电器。它采用 600KHz 同步降压转换器拓扑结构，以减少充电过程中的功耗。低功耗和内部 MOSFET 使充电器体积小巧，可嵌入到各种手持设备应用中
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP28303AQVF
- 商品编号
- C517000
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.121克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 2.5A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 100uA |
商品概述
LP28303A是一款2.5A的锂离子电池充电器。它采用600KHz同步降压转换器拓扑结构，以减少充电过程中的功耗。低功耗和内部MOSFET使充电器体积小巧，可嵌入到各种手持设备应用中。LP28303A具备完整的充电终止电路、自动再充电功能以及±1%精度的4.2V浮充电压。 电池充电电流、充电超时和充电结束指示参数可通过外部元件进行设置。其他特性包括短路电池检测、温度合格充电和过压保护。LP28303A提供薄型ESOP8和TDFN - 10封装。
商品特性
- 输入电压范围4.5V~5.5V
- 动态输入电流分配，实现最大充电速率
- 最大充电电流2.5A
- 无需外部MOSFET和阻塞二极管
- 效率高达90%
- 具备热调节的恒流/恒压操作，在无过热风险的情况下最大化充电速率
- 可选的充电前后电池温度监测
- 低功耗自动睡眠模式
- 过流保护
- 提供ESOP8和3*3mm TDFN - 10封装
- 符合RoHS标准，100%无铅
应用领域
- 便携式媒体播放器
- 手机和智能手机
- 个人数字助理/数码相机
- 手持电池供电设备
- 手持计算机
- 充电座和托架
