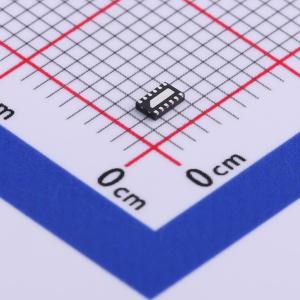

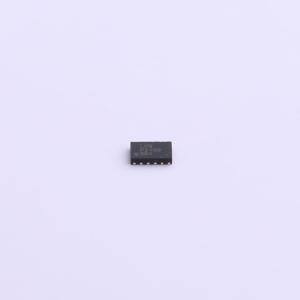

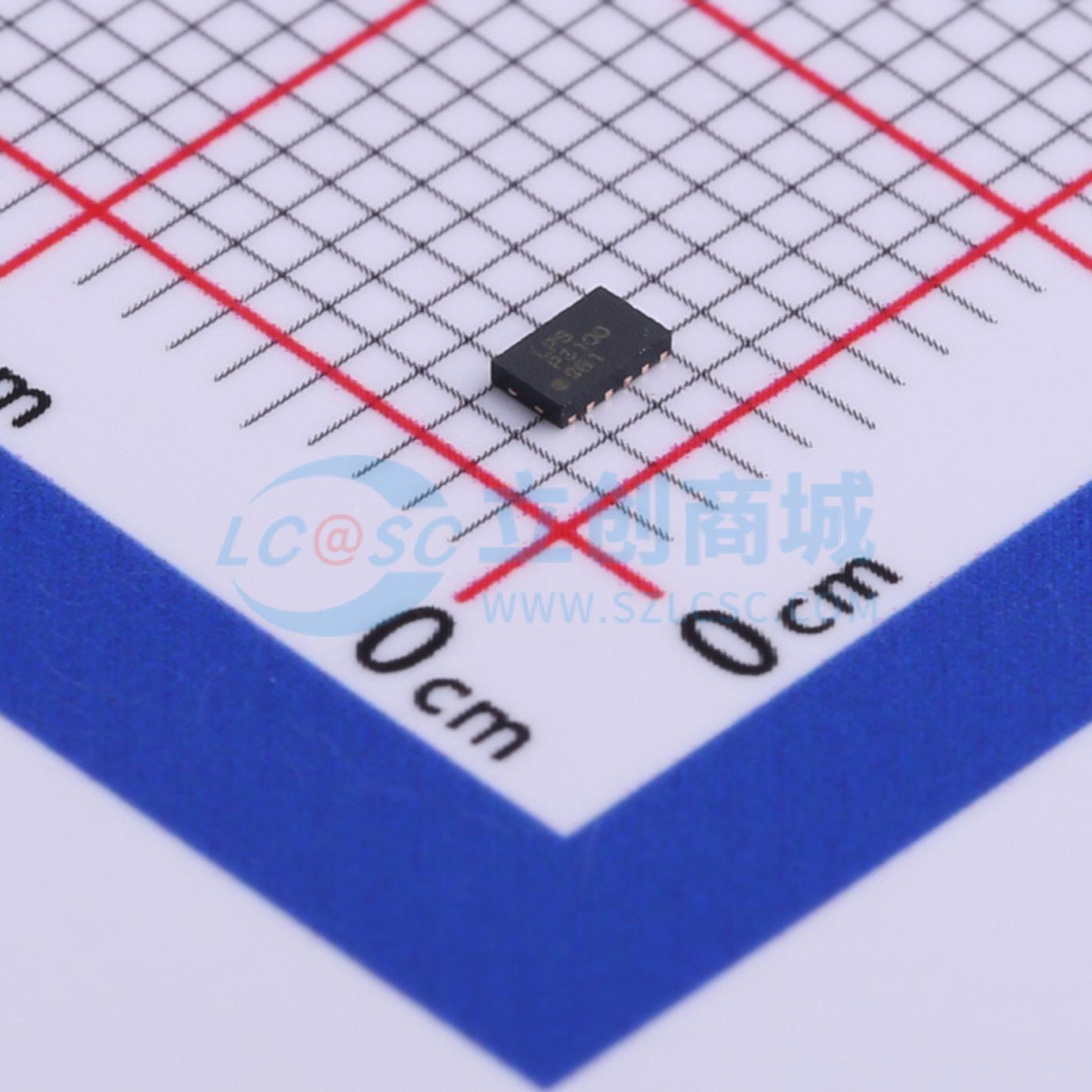

LP3100QVF
LP3100QVF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3100QVF
- 商品编号
- C517004
- 商品封装
- TDFN-12-EP(1.5x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
参数完善中
商品概述
LP3100 DC/DC转换器集成了两个低噪声、高效率的电荷泵，用于双路输出，包括一路反相输出和一路升压输出。该器件的输入电压范围为2.5V至4.8V，可提供两倍于输入电压的升压输出电压（VP）。负反相输出（VN）是正输出VP的-1倍反相。 LP3100采用小型TDFN-12引脚封装，其底部带有外露散热焊盘，可实现最佳散热效果。小封装尺寸和少量的外部元件数量使该器件非常适合用于移动产品的TFT LCD应用。该器件的额定工作环境温度范围为-40°C至+85°C。
商品特性
- 输入电源电压范围：2.5V至4.8V
- 正电压自适应1.5x/2x模式切换，负电压-1x模式
- VP输出范围：5.4V至5.9V
- VN输出范围：-5.4V至-5.9V
- 高电流输出：Vin = 2.8V时，Iout = ±40mA；Vin = 3.3V时，Iout = ±60mA
- 内置上电时序
- TDFN-12 1.5mmX2.4mm封装
应用领域
- 移动设备
- 智能手机
- 便携式媒体播放器/MP3播放器
- 蜂窝和智能移动电话LCD偏置电源
