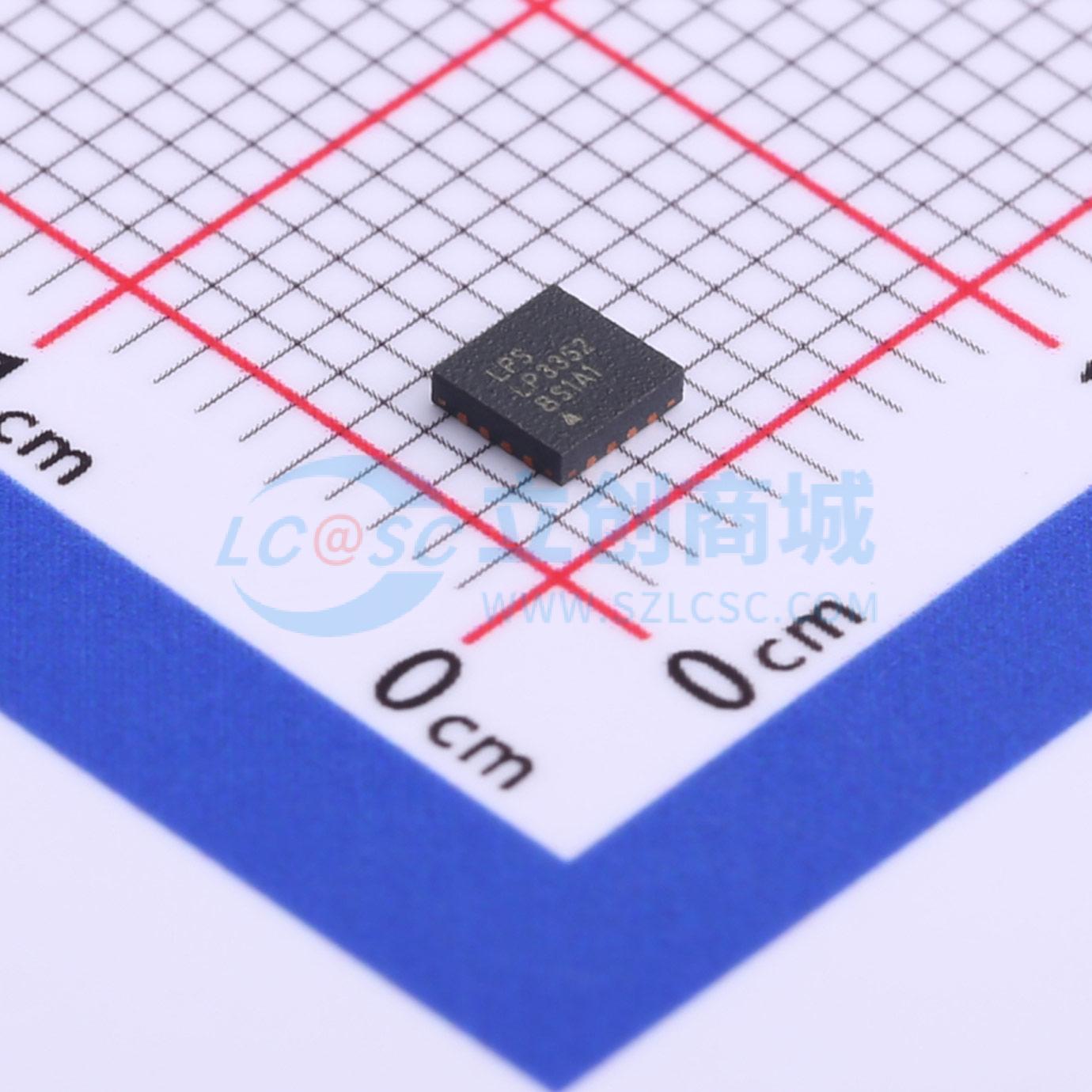

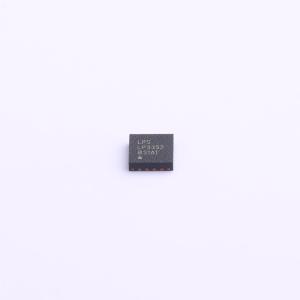

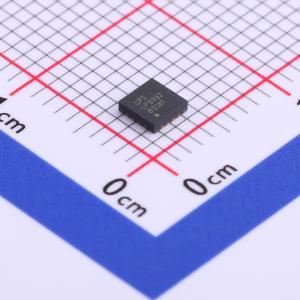

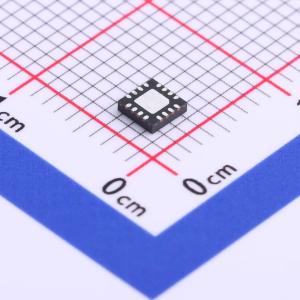

LP3352QVF
六路背光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有成本效益的LED驱动器，针对媒体尺寸LCD背光应用进行了优化，提供了高性能的LED背光解决方案，同时最大限度地减少了材料清单数量。具有高性能升压转换器，集成了2.5A/40V功率MOS。采用电流模式控制和固定频率操作来调节LED电流，6通道灌电流可通过外部电阻进行调节。此外，还提供外部频率PWM调光方法，用于广泛的调光控制。其他特性包括过流保护（OCP）、输出过压保护（OVP）和欠压锁定（UVLO），采用节省空间的QFN-16（0.5mm间距）封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3352QVF
- 商品编号
- C517006
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~24V | |
| 开关频率 | 800kHz~1.2MHz | |
| 通道数 | 6 | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LP3352是一款成本效益高的LED驱动器，专为中等尺寸LCD背光应用优化。它提供了一种高性能的LED背光解决方案，同时减少了材料清单的数量。
LP3352具有高性能升压转换器，集成了2.5A/40V功率MOS。该升压结构采用电流模式控制和固定频率操作来调节LED电流。6通道的灌电流可以通过外部电阻进行调整。此外，LP3352提供了外部频率PWM调光方法，以实现广泛的调光控制。
其他功能包括过流保护（OCP）、输出过压保护（OVP）和欠压锁定（UVLO）。LP3352采用节省空间的QFN-16（0.5mm间距）封装。
商品特性
- 宽输入电压范围：2.7V 至 24V
- 电流模式升压转换器
- 集成 2.5A/40V 升压功率 MOS
- 内置内部电流软启动
- 六个可编程电流沉
- 每通道电流高达 30mA
- PWM 调光频率从 100Hz 到 30kHz
- 电流匹配度 ≥2.5%
- 电流精度 >3%
- LED 串开路/短路检测
- 欠压锁定
- 过压保护
- 过流保护
- 过温保护
- 提供 QFN-16 (3mm x 3mm) 封装
- 符合 RoHS 标准且无卤素
- 无铅封装
应用领域
- 笔记本LED背光
- TFT LCD显示器LED背光
- 平板显示屏背光
