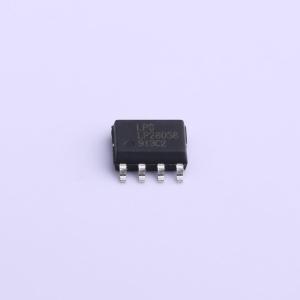

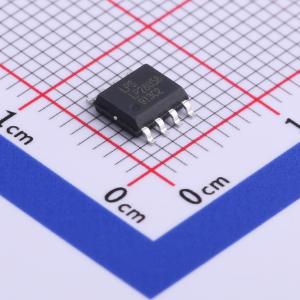

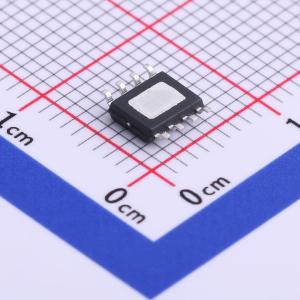

LP28058FSPF
LP28058FSPF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP28058FSPF
- 商品编号
- C516996
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 3.5V~28V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.2V | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+85℃ |
商品概述
LP28058F是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。只需较少的外部元件数目使得便携式应用的理想选择。可以适合USB电源和适配器电源工作。 由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电流可通过一个电阻器进行外部设置。当电池达到VFLOAT（典型值4.2V）之后，充电电流降至设定值1/10，状态指示灯转换，芯片仍保持电流给电池充电。 当输入电压（交流适配器或USB电源）被拿掉时，自动进入一个低电流状态，电池漏电流在3uA以下。其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
商品特性
- 预设4.2V±1%充电电压
- 充电电压外部可调，最高可接近输入电压
- 涓流/恒流/恒压三段式充电，充电电流外部可调，最大充电电流可达1A
- 最大输入电压：7V
- 支持对0V电池充电
- 待机电流小于1uA
- 短路保护功能
- 电池防倒灌功能
- 电池正负极反接保护，避免电池极性接反烧毁芯片
- 智能温控技术，充电电流会随温度升高而降低，在不会出现过热保护的前提下输出最大充电电流；软启动限制了浪涌电流；可直接从USB端口给单节锂离子电池充电
- 自动再充电
- 支持1灯模式和两灯模式
- 高度集成，极少的外围元器件
应用领域
- 移动多媒体设备
- MP3
- 移动电话
- 智能手机
- PDA
- DSC
- 蓝牙应用
