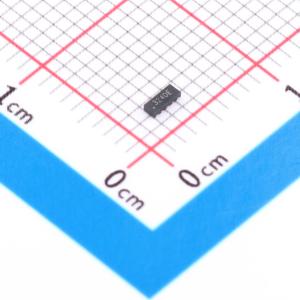

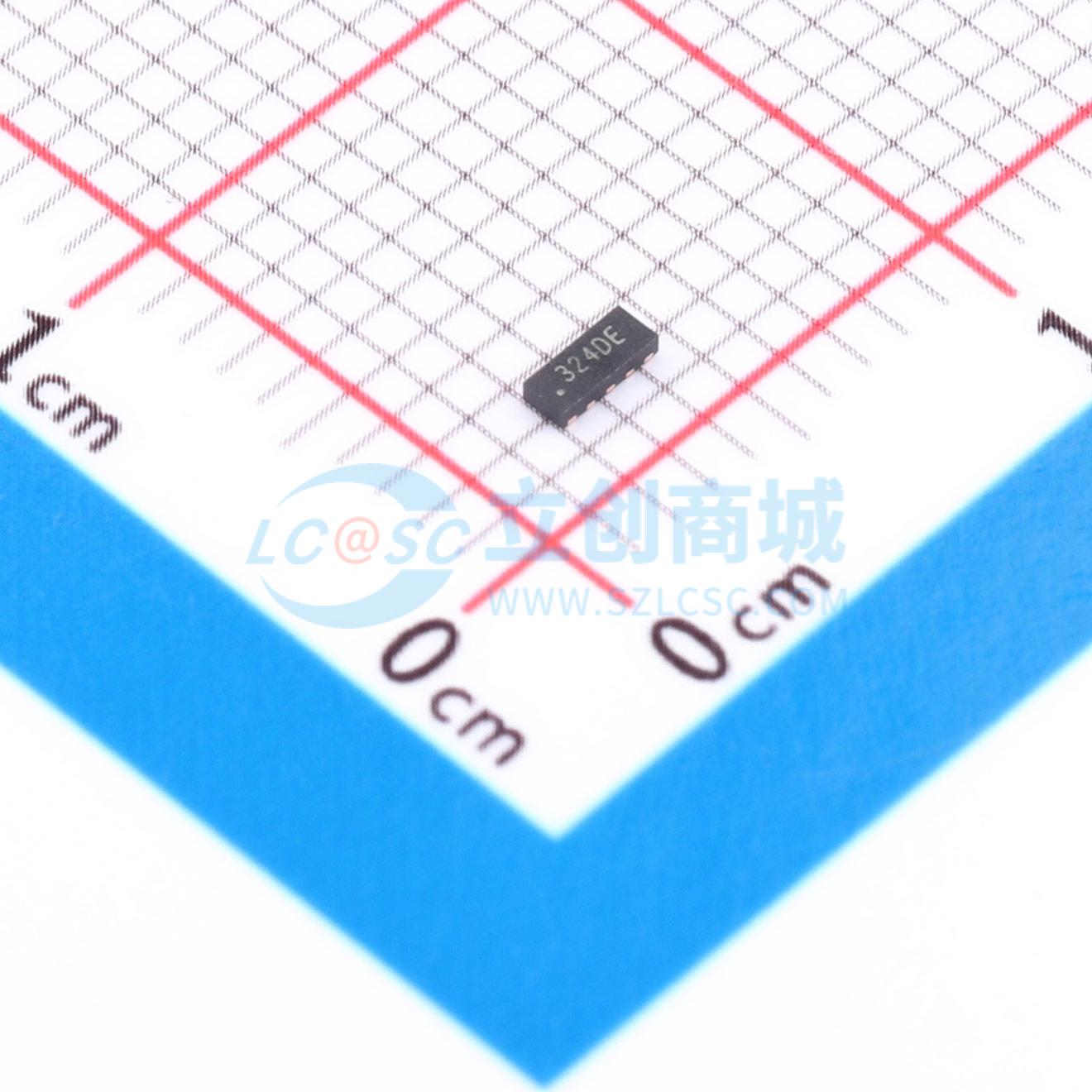

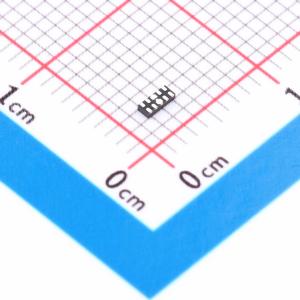

温馨提醒：图片仅供参考，商品以实物为准
BSDFN10A034UDE
3.3V 8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DFN10封装 3.3V 大电流 低钳卫集成静电保护管 HDMI口保护管
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BSDFN10A034UDE
- 商品编号
- C50338762
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 4.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 11V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.22pF |
商品特性
- 40W峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.22 pF，典型值，I/O到I/O）
- 保护一条数据/电源线
- IEC 61000-4-2 ±20kV接触放电；±20kV空气放电
- 低钳位电压：典型值VC = 4.5 V，IPP = 8 A
- IEC 61000-4-5（雷击）8A（8/20μs）
应用领域
- USB 3.0、USB 3.1
- HDMI 1.3、HDMI 1.4和HDMI 2.0
- 高灵敏度接口线路
- 笔记本电脑、台式电脑和服务器
- 工业设备
