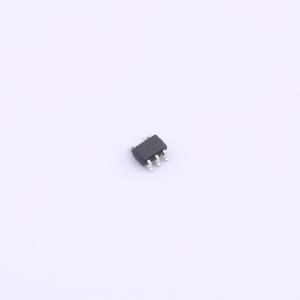

温馨提醒：图片仅供参考，商品以实物为准

TC1017-3.3VLTTR

150 mA，带关断功能的微型CMOS低压差线性稳压器（LDO）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC1017是一款高精度（典型值为±0.5%）的CMOS器件，用于替代双极型低压差稳压器（LDO）。它采用SC - 70或SOT - 23封装。与常用的SOT - 23封装相比，SC - 70封装的占位面积减小了50%，并且提供两种引脚排列方式，使电路板布局更加容易
品牌名称: MICROCHIP(美国微芯)
商品型号: TC1017-3.3VLTTR
商品编号: C510947
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.173333克(g)

商品参数

商品概述

TC1017是一款高精度（典型值±0.5%）的CMOS低压差稳压器（LDO），用于替代双极型LDO。它采用SC - 70或SOT - 23封装。与常用的SOT - 23封装相比，SC - 70封装的占位面积减小了50%，并且提供两种引脚排列方式，便于电路板布局。 TC1017专为电池供电系统而开发，其CMOS结构在整个150 mA工作负载范围内的典型电源电流仅为53 μA。这比双极型LDO的静态工作电流低达60倍。 TC1017设计为在整个输入电压和输出电流范围内，使用低容值（1 μF）的陶瓷或钽电容时能保持稳定。这有助于减少电路板空间并节省成本。其他集成特性，如关断、过流和过温保护，进一步减少了整个电压调节应用的电路板空间和成本。 TC1017的关键性能参数包括低压差电压（输出电流为150 mA时典型值为285 mV）、关断时的低电源电流（典型值为0.05 μA）以及对输入电压和负载突然变化的快速稳定响应。

商品特性

节省空间的5引脚SC - 70和SOT - 23封装
极低的工作电流，延长电池使用寿命：53 μA（典型值）
非常低的压差电压
额定输出电流150 mA
仅需1 μF陶瓷输出电容
高输出电压精度：±0.5%（典型值）
从关断状态唤醒时间为10 μs（典型值）
节能关断模式：0.05 μA（典型值）
过流和过温保护
与双极型稳压器引脚兼容升级

应用领域

蜂窝/GSM/PHS手机
电池供电系统
便携式计算机
医疗仪器
电子游戏
寻呼机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	58dB@(1kHz)

	属性	参数值
	压差	500mV@(150mA)
	静态电流(Iq)	53uA
	特性	过流保护；热关断；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
