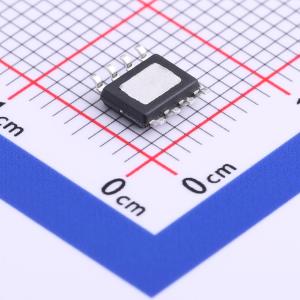

BL8034CS8TR
4A、16V高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8034是一款宽输入范围、高效率的DC-DC降压开关调节器,能够提供高达4A的输出电流。它采用PWM电流模式控制,内置同步整流器,无需外部肖特基二极管,具有低输出纹波和多种保护功能。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8034CS8TR
- 商品编号
- C511003
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~16V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BL8034是一款宽输入范围、高效率的DC-DC降压开关稳压器，能够提供高达4A的输出电流。电流模式PWM控制允许使用小型外部元件，如陶瓷输入和输出电容以及小型电感器，同时仍能提供低输出纹波。除了集成内部同步整流器以消除外部肖特基二极管外，BL8034还采用了一种专有控制方案，可在轻载时将器件切换到省电模式，从而扩大了高效运行范围。因此，在效率和成本方面，BL8034比其他竞品具有明显优势。总体而言，对于需要宽输入范围的DC-DC降压应用，BL8034是一种高效且可靠的解决方案。BL8034采用ESOP8封装。
商品特性
- 宽输入工作范围：4.2V至16V
- 高效率：轻载时高达95%
- 能够提供4A电流
- 无需外部肖特基二极管
- 电感器短路保护
- 电流模式控制
- 低输出电压参考值为0.923V
- 逻辑控制关断
- 热关断和欠压锁定功能，采用ESOP8封装
应用领域
- 液晶电视
- 笔记本电脑
- FPGA电源
- LED驱动器
