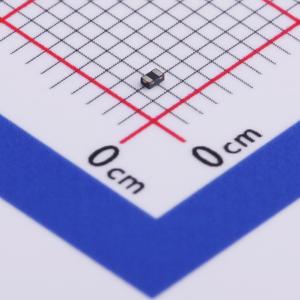

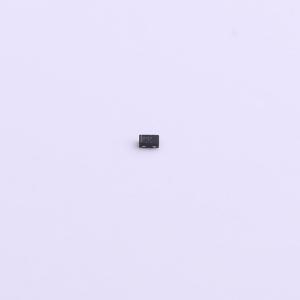

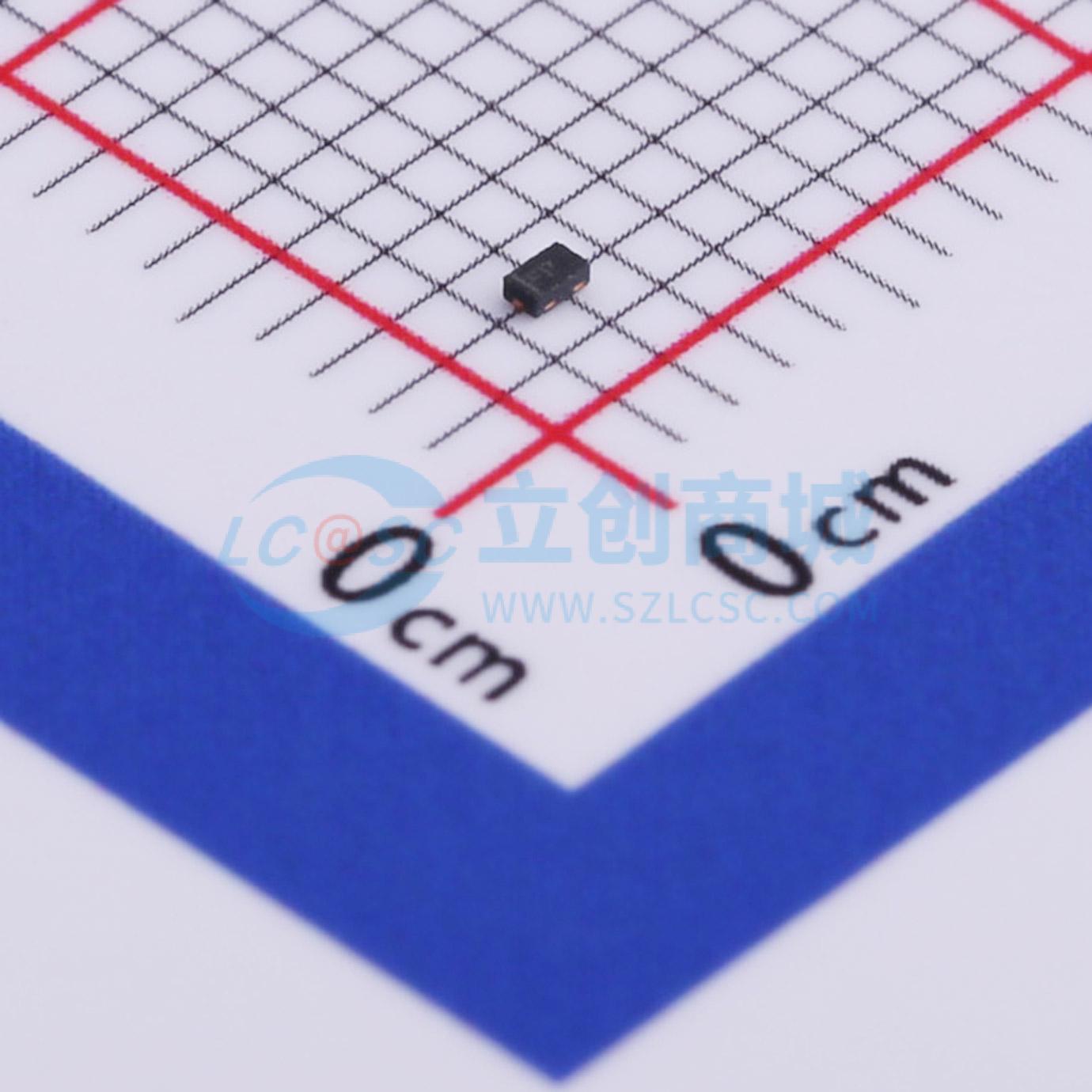

VCUT05B1-DD1-G-08
双向ESD 5.5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VCUT05B1-DD1是一款双向对称（BiSy）静电放电（ESD）保护器件，可将正负过压瞬变钳位到地。该器件连接在信号线或数据线与地之间，在规定的工作范围内具有高隔离度（低漏电流、低电容）。由于采用了超小型LLP1006-2M封装，引脚短且封装尺寸小，线路电感极低，因此能够以最小的过冲或下冲来钳位ESD冲击等快速瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VCUT05B1-DD1-G-08
- 商品编号
- C511022
- 商品封装
- LLP1006-2M
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 38W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+145℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
VCUT05B1-DD1是一款双向对称（BiSy）静电放电（ESD）保护器件，可将正、负过电压瞬变钳位到地。该器件连接在信号或数据线与地之间，在规定的工作范围内具有高隔离度（低漏电流、低电容）。由于采用了微小的LLP1006-2M封装，引脚短、尺寸小，线路电感非常低，因此能以最小的过冲或下冲对ESD冲击等快速瞬变进行钳位。
商品特性
- 超紧凑的LLP1006-2M封装
- 封装高度低，< 0.4 mm
- 单线路ESD保护
- 工作范围 ± 5.5 V
- 漏电流低，< 0.1 μA
- 负载电容低，CD = 10 pF
- 符合IEC 61000-4-2标准的ESD抗扰度：接触放电 ± 30 kV，空气放电 ± 30 kV
- 可通过标准外观检查来检测焊接情况，无需X射线检查
- 引脚镀NiPdAu（e4），无晶须生长
