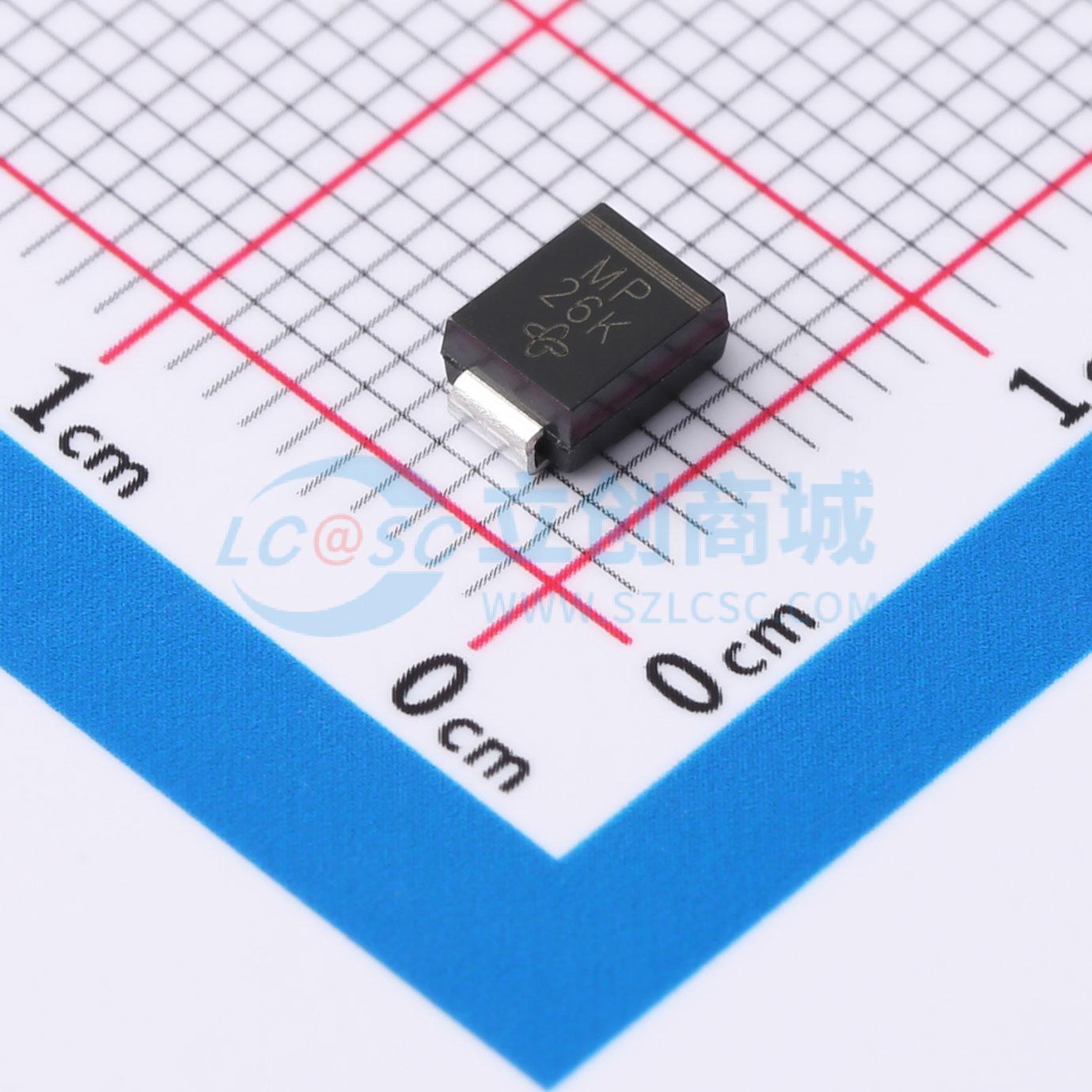

SMBJ36A-E3/5B实物图
  • SMBJ36A-E3/5B商品缩略图
  • SMBJ36A-E3/5B商品缩略图
  • SMBJ36A-E3/5B商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMBJ36A-E3/5B

单向TVS 36V截止 峰值浪涌电流：10.3A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：低外形封装。 适合自动贴片。 玻璃钝化芯片结。 有单向和双向可选。 10/1000 μs波形下具有600 W峰值脉冲功率能力，重复率（占空比）：0.01%。 出色的钳位能力。应用：用于消费、计算机、工业和电信领域的敏感电子设备，保护IC、MOSFET和传感器单元信号线免受感性负载开关和雷击引起的电压瞬变影响
品牌名称
VISHAY(威世)
商品型号
SMBJ36A-E3/5B
商品编号
C511463
商品封装
SMB(DO-214AA)​
包装方式
编带
商品毛重
0.21克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)36V
钳位电压58.1V
峰值脉冲电流(Ipp)10.3A
属性参数值
峰值脉冲功率(Ppp)600W
击穿电压40V
反向电流(Ir)1uA
工作温度-55℃~+150℃
类型TVS

商品特性

  • 低轮廓封装
  • 适合自动贴装
  • 玻璃钝化芯片结
  • 提供单向和双向类型
  • 10/1000 μs波形下具有600 W峰值脉冲功率能力，重复率（占空比）：0.01%
  • 出色的钳位能力
  • 极快的响应时间
  • 低增量浪涌电阻
  • 符合J-STD-020的MSL 1级，LF最大峰值260 ℃
  • 可提供AEC-Q101认证
  • 汽车订购代码：基础P/NHE3或P/NHM3
  • 材料分类：合规定义请见相关文档

应用领域

  • 用于敏感电子设备，保护其免受由电感负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信传感器单元信号线中引起的电压瞬变影响
