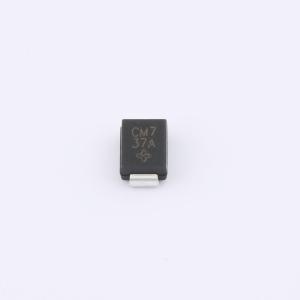

温馨提醒：图片仅供参考，商品以实物为准
SM6T39CA-E3/52
双向TVS 33.3V截止 峰值浪涌电流：11.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 提供单向和双向选择。 采用10/1000μs波形时，具有600W的峰值脉冲功率能力。 出色的钳位能力。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在消费、计算机、工业、汽车和电信领域的IC、MOSFET、传感器单元信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SM6T39CA-E3/52
- 商品编号
- C511599
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 33.3V | |
| 钳位电压 | 53.9V | |
| 峰值脉冲电流(Ipp) | 11.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 37.1V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向可选
- 10 / 1000 μs 波形下具有 600 W 峰值脉冲功率能力
- 出色的钳位能力
- 低电感
- 符合 J-STD-020 的 MSL 1 级，LF 最高峰值 260°C
- 可提供 AEC-Q101 认证产品
- 汽车级订购代码：基础型号为 P/NHE3 或 P/NHM3
- 符合 RoHS 标准
- 无卤
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在消费、计算机、工业、汽车和电信领域的 IC、MOSFET、传感器单元信号线中产生的电压瞬变。
