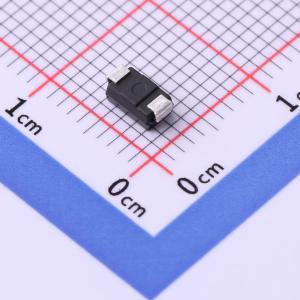

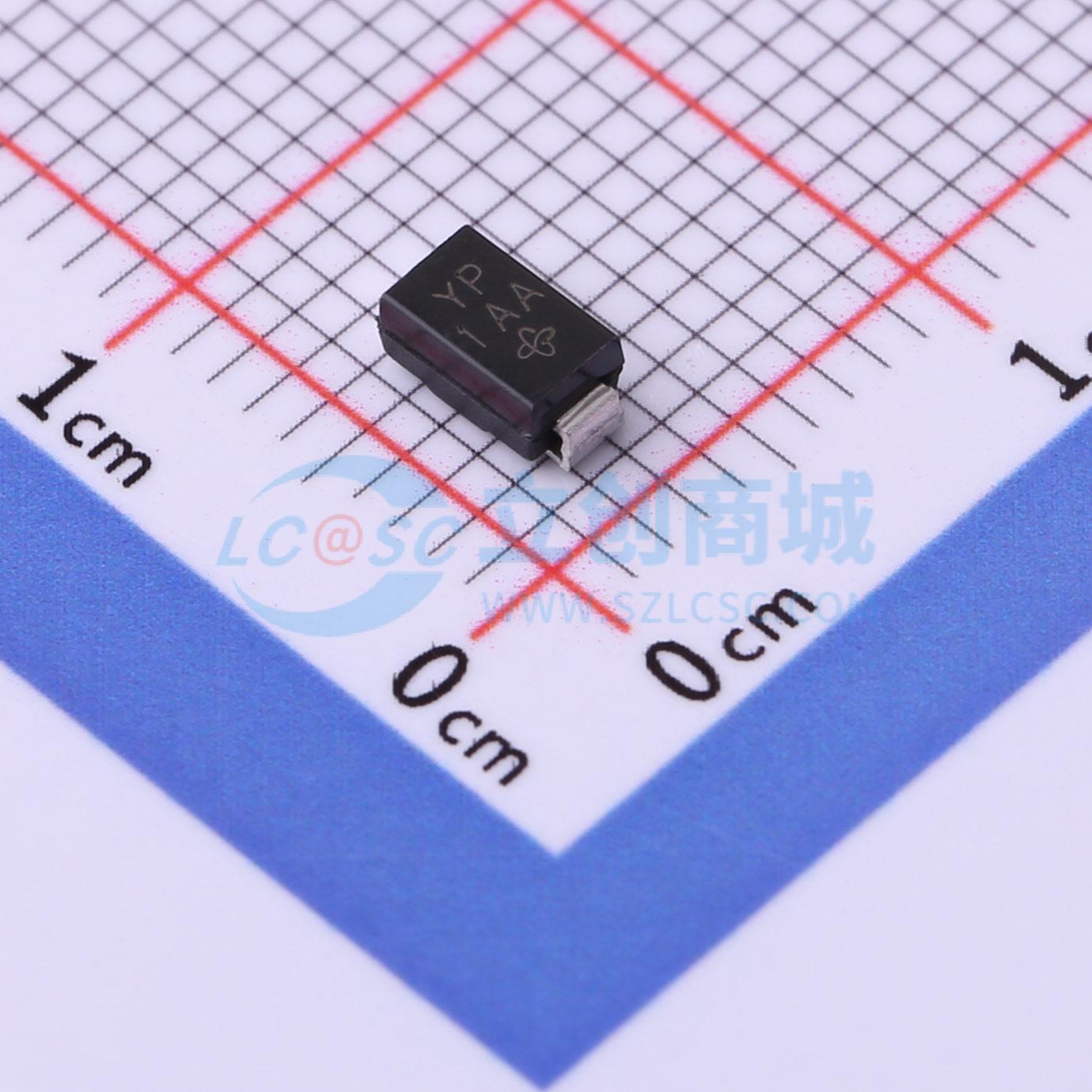

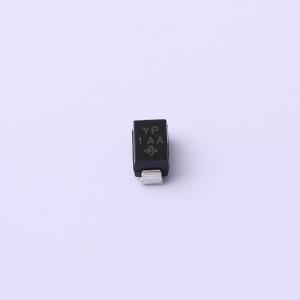

SMAJ36CAHE3_A/H
双向TVS 36V截止 峰值浪涌电流：6.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装，适合自动贴装。 玻璃钝化芯片结。 提供单向和双向类型。 10/1000 μs 波形下具有 400 W 峰值脉冲功率能力，重复率（占空比）：0.01%（78 V 以上为 300 W）。 出色的钳位能力。 极快的响应时间。应用：用于敏感电子设备，防止由感性负载开关和雷击在 IC、MOSFET、传感器单元信号线上引起的电压瞬变。 消费电子
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMAJ36CAHE3_A/H
- 商品编号
- C511600
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 6.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 40V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向可选
- 采用10/1000 μs波形时，峰值脉冲功率能力达400 W，重复率（占空比）：0.01 %（78 V以上为300 W）
- 出色的钳位能力
- 响应时间极快
- 浪涌电阻增量低
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260°C
- 可提供符合AEC-Q101标准的产品
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元的信号线上产生的电压瞬变。
