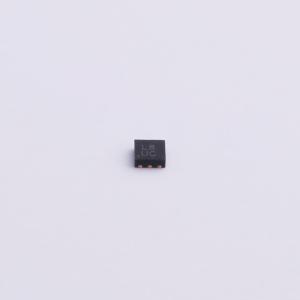

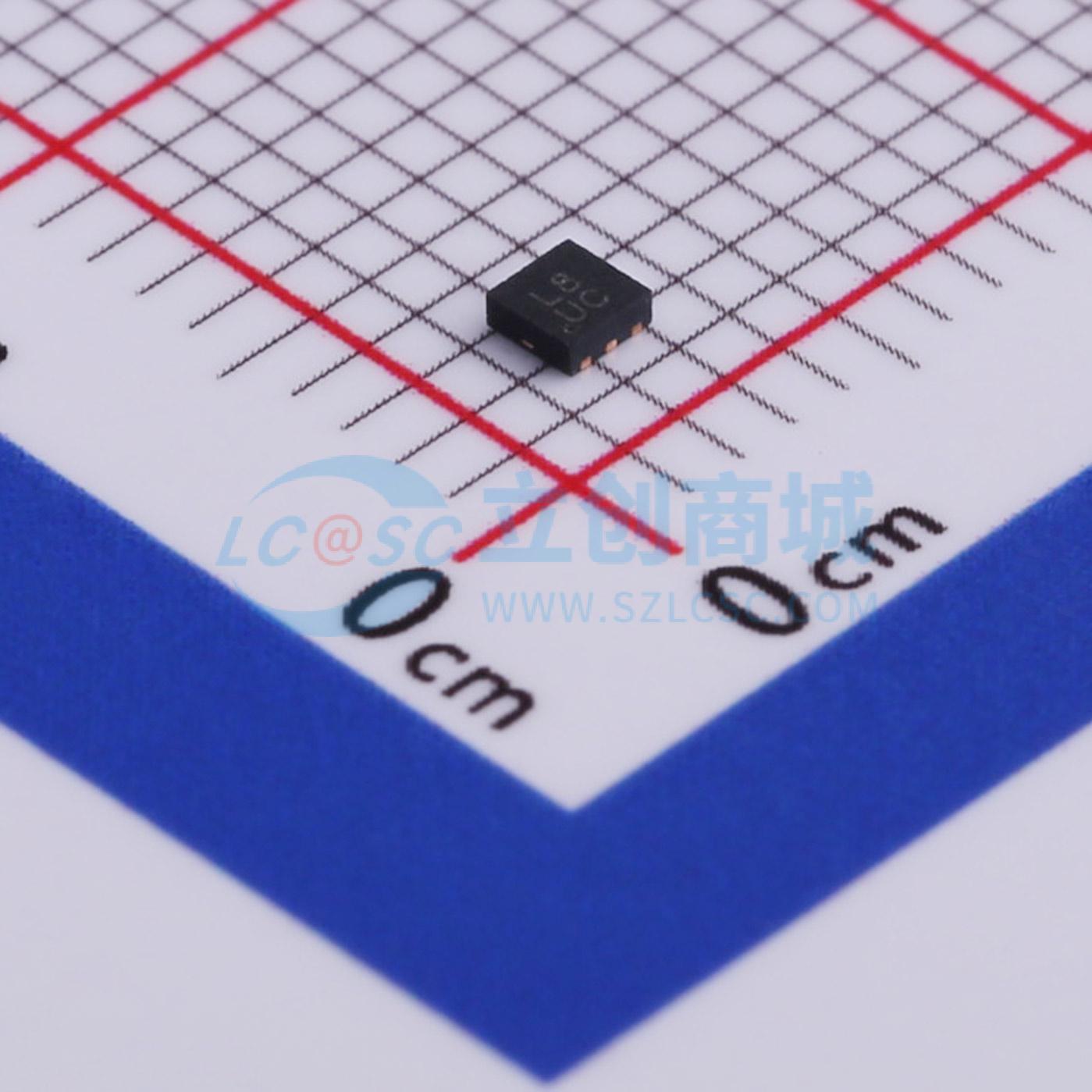

VBUS54CV-HSF-G4-08
ESD 5.5V截止 峰值浪涌电流：11A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- VISHAY(威世)
- 商品型号
- VBUS54CV-HSF-G4-08
- 商品编号
- C511465
- 商品封装
- UFDFN-6-EP
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 242W | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.2pF；190pF |
应用领域
- 双高速USB端口的瞬态电压信号保护
- 负瞬态将被钳位在接近地电平的位置，而正瞬态将被钳位在工作范围之上
- 通过雪崩二极管将电源线（VBUS在引脚5）钳位到地（引脚2）
- 高速数据线 D1+、D2+、D1- 和 D2- 连接到引脚1、3、4和6
- 在数据线上的信号电压处于地电平和VBUS电平之间时，低电容PN二极管提供对VBUS、地和其他数据线的高隔离
- 当任何瞬态信号超过工作范围时，其中一个PN二极管进入正向模式并将瞬态信号钳位到地或雪崩击穿电压电平
