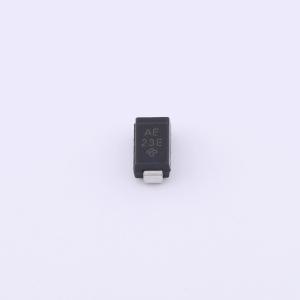

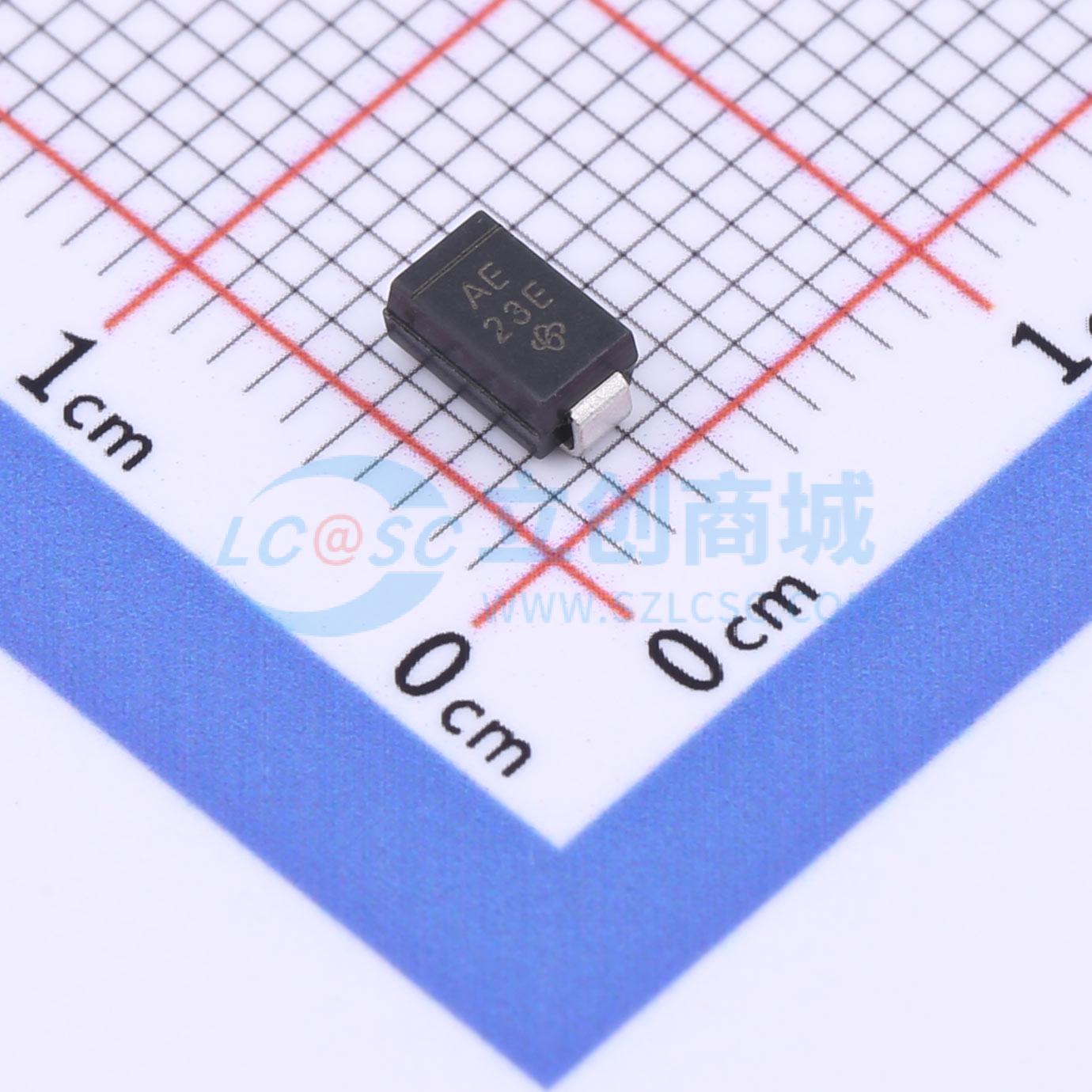

SMAJ5.0A-E3/5A
单向TVS 5V截止 峰值浪涌电流：43.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装，适合自动贴装。 玻璃钝化芯片结。 提供单向和双向类型。 10/1000 μs 波形下具有 400 W 峰值脉冲功率能力，重复率（占空比）：0.01%（78 V 以上为 300 W）。 出色的钳位能力。 极快的响应时间。应用：用于敏感电子设备，防止由感性负载开关和雷击在 IC、MOSFET、传感器单元信号线上引起的电压瞬变。 消费电子
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMAJ5.0A-E3/5A
- 商品编号
- C511513
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 43.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 6.4V | |
| 反向电流(Ir) | 800uA | |
| 类型 | TVS |
商品特性
- 低外形封装，适合自动贴装
- 玻璃钝化芯片结
- 单方向和双方向可选
- 10/1000 μs波形下400 W峰值脉冲功率能力，重复率（占空比）：0.01%（78 V以上为300 W）
- 出色的钳位能力
- 非常快速的响应时间
- 低增量浪涌电阻
- 符合J-STD-020的MSL 1级，LF最大峰值260℃
- 可提供AEC-Q101认证 - 汽车订购代码：基础P/N HE3或P/N HM3
应用领域
- 用于消费、计算机、工业、汽车和电信领域的IC、MOSFET、传感器单元信号线，保护敏感电子设备免受电感负载开关和雷击引起的电压瞬变影响
