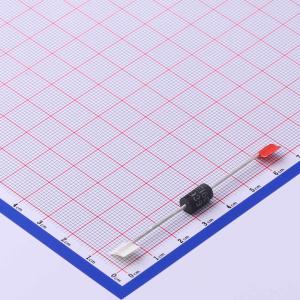

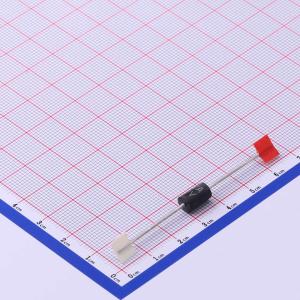

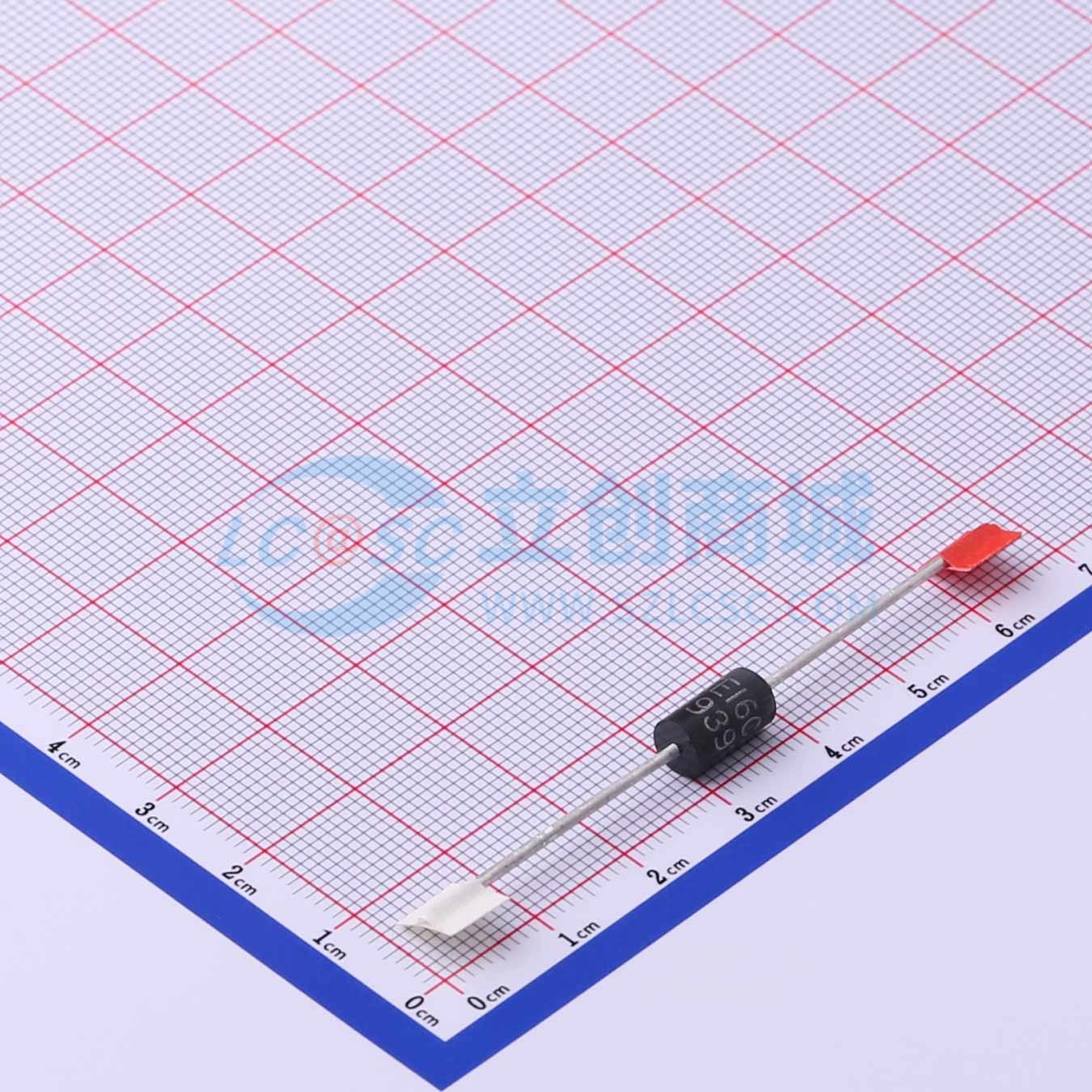

1.5KE16CA-E3/54实物图
  • 1.5KE16CA-E3/54商品缩略图
  • 1.5KE16CA-E3/54商品缩略图
  • 1.5KE16CA-E3/54商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

1.5KE16CA-E3/54

双向TVS 13.6V截止 峰值浪涌电流：66.7A@10/1000us

描述
特性：玻璃钝化芯片结。 单向和双向可选。 10/1000 μs波形下具有1500 W的峰值脉冲功率能力，重复率（占空比）：0.01%。 出色的钳位能力。 极快的响应时间。 低增量浪涌电阻。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元的信号线上引起的电压瞬变
品牌名称
VISHAY(威世)
商品型号
1.5KE16CA-E3/54
商品编号
C511096
商品封装
DO-27​
包装方式
盒装
商品毛重
0.969克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)13.6V
钳位电压22.5V
峰值脉冲电流(Ipp)66.7A@10/1000us
属性参数值
峰值脉冲功率(Ppp)1.5kW
击穿电压15.2V
反向电流(Ir)1uA
工作温度-55℃~+175℃
类型TVS

商品特性

  • 玻璃钝化芯片结
  • 提供单向和双向两种类型
  • 采用10/1000 μs、0.01 %波形时，峰值脉冲功率能力达1500 W，重复率（占空比）：符合RoHS标准
  • 出色的钳位能力
  • 极快的响应时间
  • 低增量浪涌电阻
  • 通过AEC - Q101认证
  • 按照JESD 22 - B106标准，浸焊温度最高275 ℃，时间最长10 s

应用领域

  • 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元信号线中产生的电压瞬变。
  • 该系列硅瞬态抑制器用于大电压瞬变可能永久性损坏电压敏感元件的应用场景。
  • TVS二极管可用于农村或偏远输电线路上感应雷击对电子电路构成危害的应用场景（参考：R.E.A.规范P.E. 60）。
  • 该瞬态电压抑制二极管可保护集成电路、MOS器件、混合电路和其他电压敏感半导体及元件。TVS二极管也可串联或并联使用，以提高峰值功率额定值。

数据手册PDF

放大查看下载PDF

交货周期

订货7-12个工作日

购买数量

(1个/盒，最小起订量 150 个)
