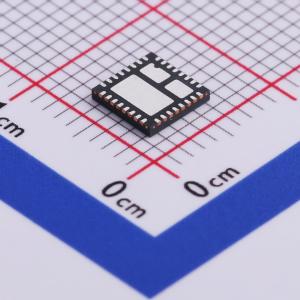

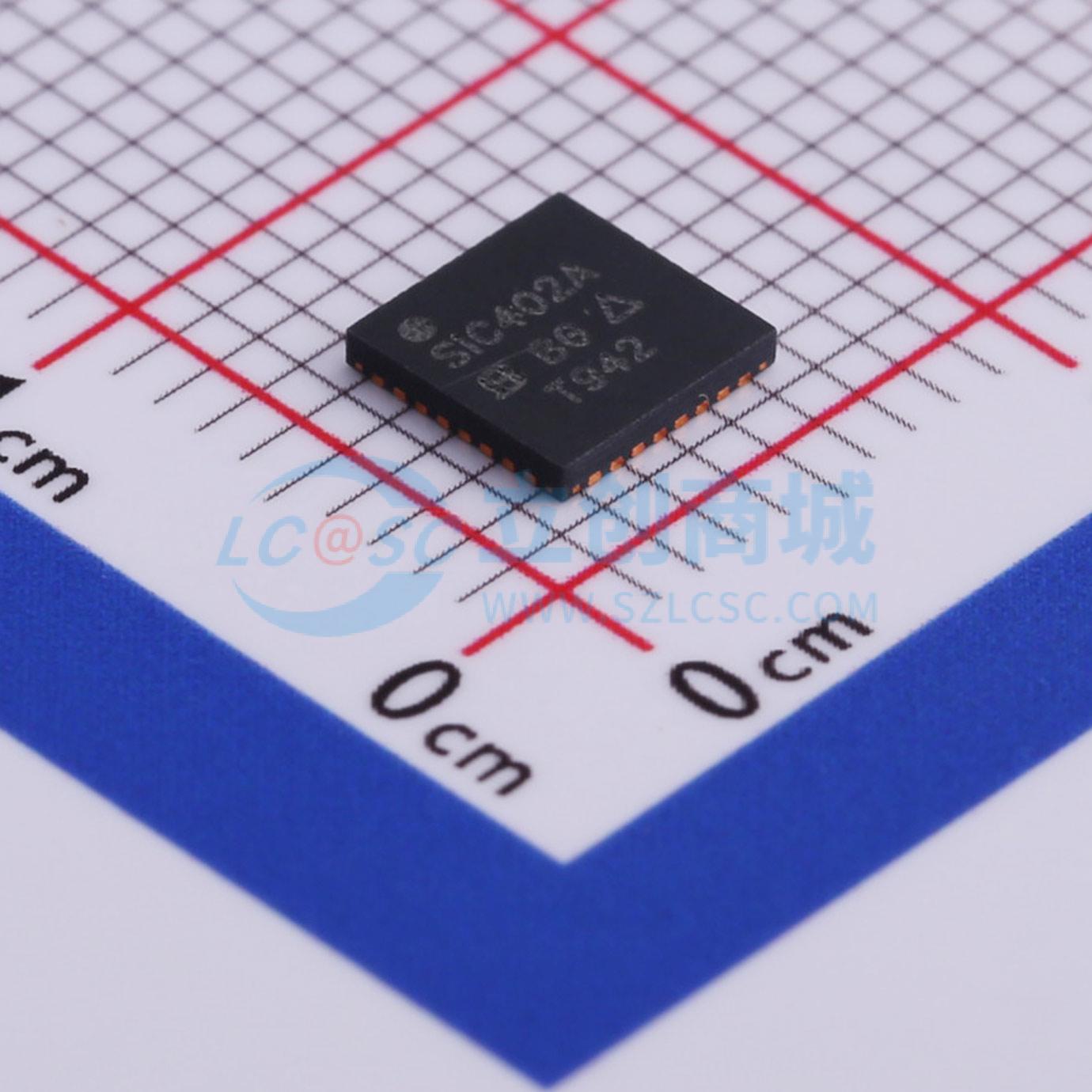

SIC402ACD-T1-GE3

10A微降压同步整流器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SiC402A/B 是一款先进的独立式同步降压调节器,集成了功率MOSFET、引导开关和可编程LDO。它采用节省空间的PowerPAK MLP55-32L封装,支持高达1MHz的开关频率。该器件具有10A连续输出电流能力,高效率超过95%,并具备多种保护功能。
品牌名称: VISHAY(威世)
商品型号: SIC402ACD-T1-GE3
商品编号: C511100
商品封装: MLP55-32L(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

SiC402A/B是一款先进的独立同步降压稳压器，在节省空间的PowerPAK MLP55-32L引脚封装中集成了功率MOSFET、自举开关和可编程LDO。 SiC402A/B能够采用全陶瓷解决方案工作，开关频率高达1 MHz。可编程频率、同步操作和可选的节能模式可在整个负载电流范围内实现高效运行。内部LDO可用于为栅极驱动电路提供5 V电源，也可通过外部5 V电源旁路以实现最佳效率，并用于驱动外部n沟道MOSFET或其他负载。其他特性包括逐周期电流限制、电压软启动、欠压保护、可编程过流保护、软关断和可选的节能模式。SiC402A/B还提供使能输入和电源正常输出。

商品特性

高效率 >95 %
10 A连续输出电流能力
符合RoHS标准
集成自举开关
带旁路逻辑的可编程200 mA LDO
无卤
温度补偿电流限制
支持全陶瓷解决方案
伪固定频率自适应导通时间控制
可编程输入欠压锁定阈值
开关和LDO独立使能引脚
可选超声波节能模式（SiC402A）
可选节能模式（SiC402B）
可编程软启动和软关断
1 %内部参考电压
电源正常输出
过压和欠压保护

应用领域

笔记本电脑、台式电脑和服务器
数字高清电视和数字消费类应用
网络和电信设备
打印机、DSL和机顶盒应用
嵌入式应用
负载点电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~28V
	输出电压	600mV~21V
	输出电流	10A
	开关频率	200kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	160uA
	开关管(内置/外置)	内置
	输出类型	可调
