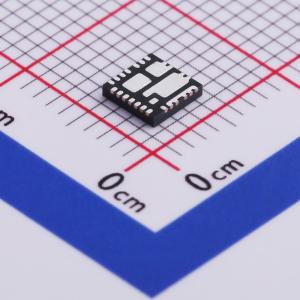

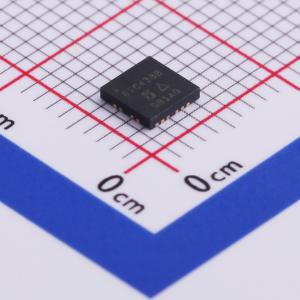

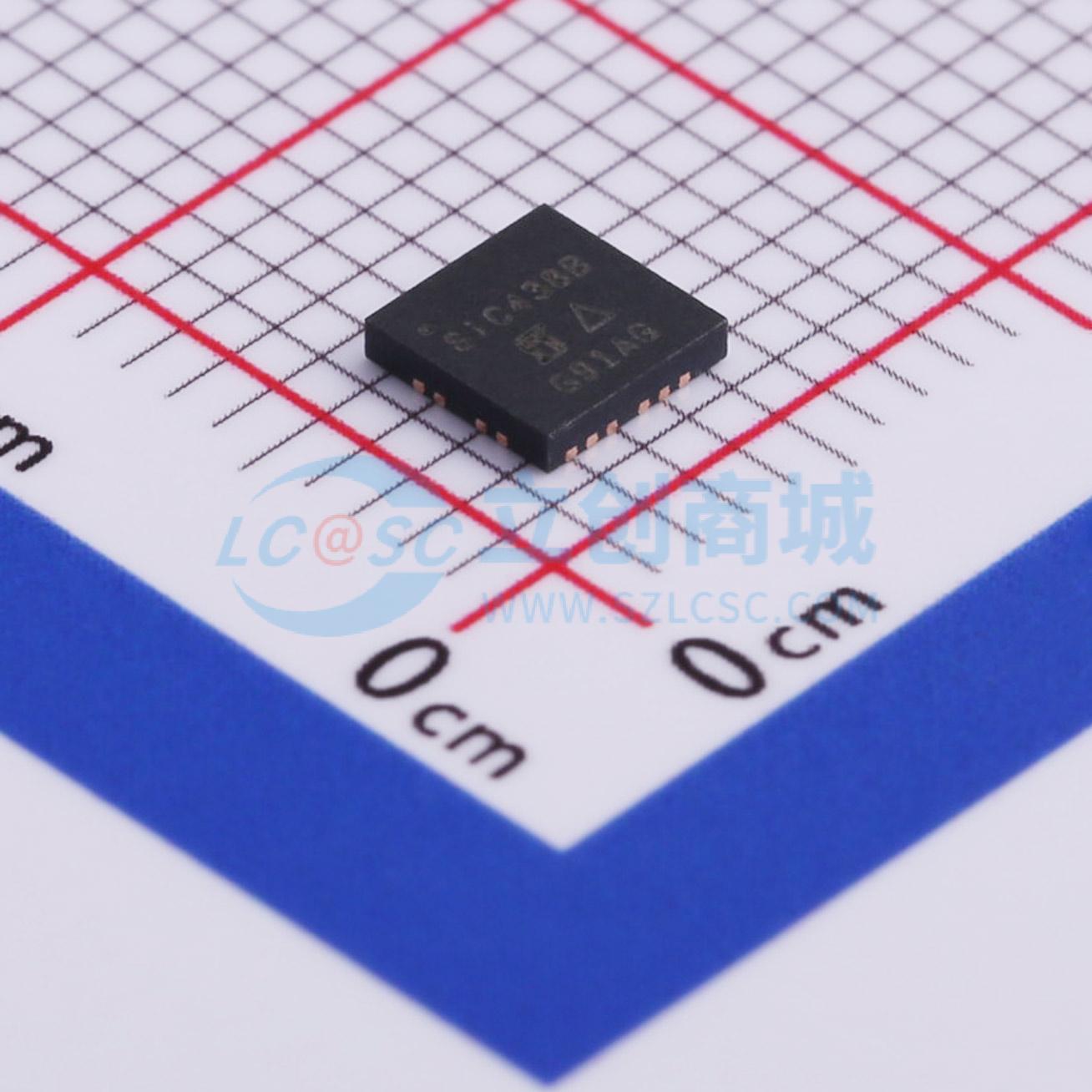

SIC438BED-T1-GE3

SiC43x 是集成了高端和低端功率 MOSFET 的同步降压稳压器。其功率级能够在高达 1 MHz 的开关频率下提供 12 A（SiC437）和 8 A（SiC438）的连续电流。该稳压器可从 3 V 至 28 V 的输入轨产生低至 0.6 V 的可调输出电压，以适应各种应用，包括计算机、消费电子、电信和工业领域。SiC437 和 SiC438 的架构在输出电容最小的情况下实现超快瞬态响应，并在非常轻的负载下实现严格的纹波调节。该器件具有内部补偿功能，与任何电容器配合使用都能保持稳定。为保证环路稳定性，无需外部 ESR 网络。该器件还采用了节能方案，显著提高了轻载效率。 该稳压器系列集成了一套完整的保护功能，包括输出过压保护（OVP）、逐周期过流保护（OCP）、短路保护（SCP）和热关断（OTP）。它还具备欠压锁定（UVLO）和用户可编程软启动功能。 SiC437 和 SiC438 采用无铅（Pb）、尺寸为 4 mmx4 mm 的增强型功率 MLP - 44L 封装。

• 通用性强
  • 输入电压范围为 3 V 至 28 V，符合 RoHS 标准
  • 输出电压可调，低至 0.6 V
  • 可扩展解决方案：8 A（SiC438）、12 A（SiC437）和 24 A（SiC431），无卤
  • 具有预偏置启动功能的输出电压跟踪和排序
  • 在 - 40 ℃ 至 + 125 ℃ 温度范围内，输出电压精度为 ± 1 %
• 高效
  • 峰值效率达 97 %
  • 关断时电源电流为 1 μA，非开关状态下工作电流为 - 50 μA
• 高度可配置
  • 提供四种可编程开关频率：300 kHz、500 kHz、750 kHz 和 1 MHz
  • 软启动和电流限制均可调
  • 三种工作模式：强制连续导通、节能模式（SiC43xB、SiC43xD）或超声模式（SiC43xA、SiC43xC）
• 坚固可靠
  • 逐周期电流限制
  • 输出过压保护
  • 具备自动重试功能的输出欠压/短路保护
  • 电源正常标志和过温保护
• 设计工具
  • 由 Vishay PowerCAD 在线设计仿真工具支持
  • 提供设计支持套件
• 材料分类：有关合规性定义，请参阅相关文档

• 5 V、12 V 和 24 V 输入轨负载点（POL）电源
• 台式机、笔记本电脑、服务器和工业计算机
• 工业和自动化领域
• 消费电子产品
