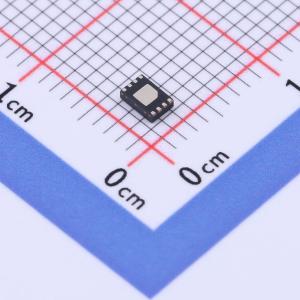

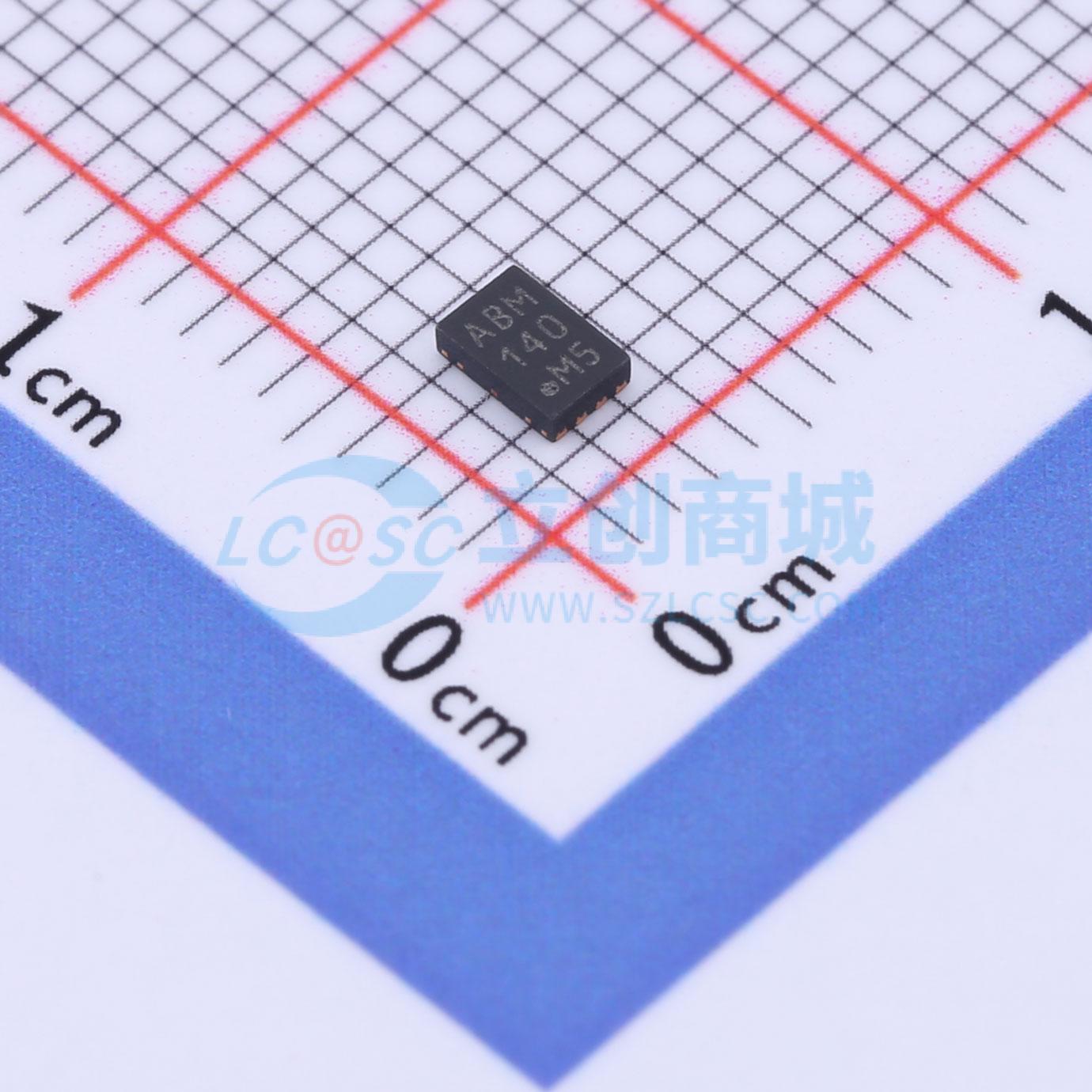

温馨提醒：图片仅供参考，商品以实物为准

MCP16311T-E/MNY

30V输入1A输出高效集成同步开关降压稳压器

SMT扩展库PCB免费打样

描述: MCP16311/2是一款紧凑、高效的固定频率同步降压DC-DC转换器,采用8引脚MSOP或2x3mm TDFN封装。其特点是集成高侧和低侧开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护。MCP16311支持PWM/PFM模式,而MCP16312仅支持PWM模式。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP16311T-E/MNY
商品编号: C510882
商品封装: TDFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

MCP16311/2是一款紧凑、高效、固定频率的同步降压DC-DC转换器，采用8引脚MSOP或2×3 mm TDFN封装，可在最高30V的输入电压源下工作。集成特性包括高端和低端开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护。MCP16311/2为本地DC-DC转换提供所有有源功能，具有快速瞬态响应和精确调节能力。通过集成限流、低电阻、高速的高端和低端开关以及相关驱动电路，实现了高转换器效率。MCP16311能够在PWM/PFM模式下运行。在轻载条件和大降压转换比时，它以PFM模式切换，从而在所有负载范围内实现更高的效率。MCP16312仅在PWM模式下运行，推荐用于对噪声敏感的应用。 MCP16311/2在将输出电压调节在2V至12V之间时，可提供高达1A的连续电流。集成的高性能峰值电流模式架构可使输出电压保持严格调节，即使在电源系统常见的输入电压阶跃和输出电流瞬态条件下也是如此。 EN输入用于开启和关闭器件。关闭时，输入仅消耗几微安的电流。输出电压通过外部电阻分压器设置。MCP16311/2提供小型MSOP-8和2×3 mm TDFN表面贴装封装。

商品特性

高达95%的效率
输入电压范围：4.4V至30V
1A输出电流能力
输出电压范围：2.0V至24V
认证：AEC-Q100 Rev. G，1级（-40℃至+125℃）
集成N沟道高端和低端开关：
- 低端：170 mΩ
- 高端：300 mΩ
稳定的参考电压：0.8V
自动脉冲频率调制/脉冲宽度调制（PFM/PWM）操作（MCP16311）：
- PFM操作禁用（MCP16312）
- PWM操作：500 kHz
低器件关断电流：典型值3 μA
低器件静态电流：
- 44 μA（非开关，PFM模式）
内部补偿
内部软启动：300 μs（EN从低到高）
峰值电流模式控制
逐周期峰值电流限制
欠压锁定（UVLO）：
- 典型启动电压4.1V
- 典型停止电压3.6V
过温保护
热关断：
- +150℃
- 25℃迟滞

应用领域

P|C/dsP|C微控制器偏置电源
24V工业输入DC-DC转换
通用DC-DC转换
本地负载点调节
汽车电池调节
机顶盒
电缆调制解调器
墙式变压器调节
笔记本电脑
网络系统
AC-DC数字控制偏置
分布式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交45单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.4V~30V
	输出电压	2V~24V
	输出电流	1A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	44uA
	开关管(内置/外置)	内置
	输出类型	可调
