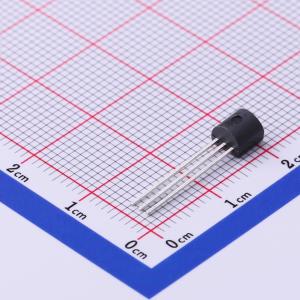

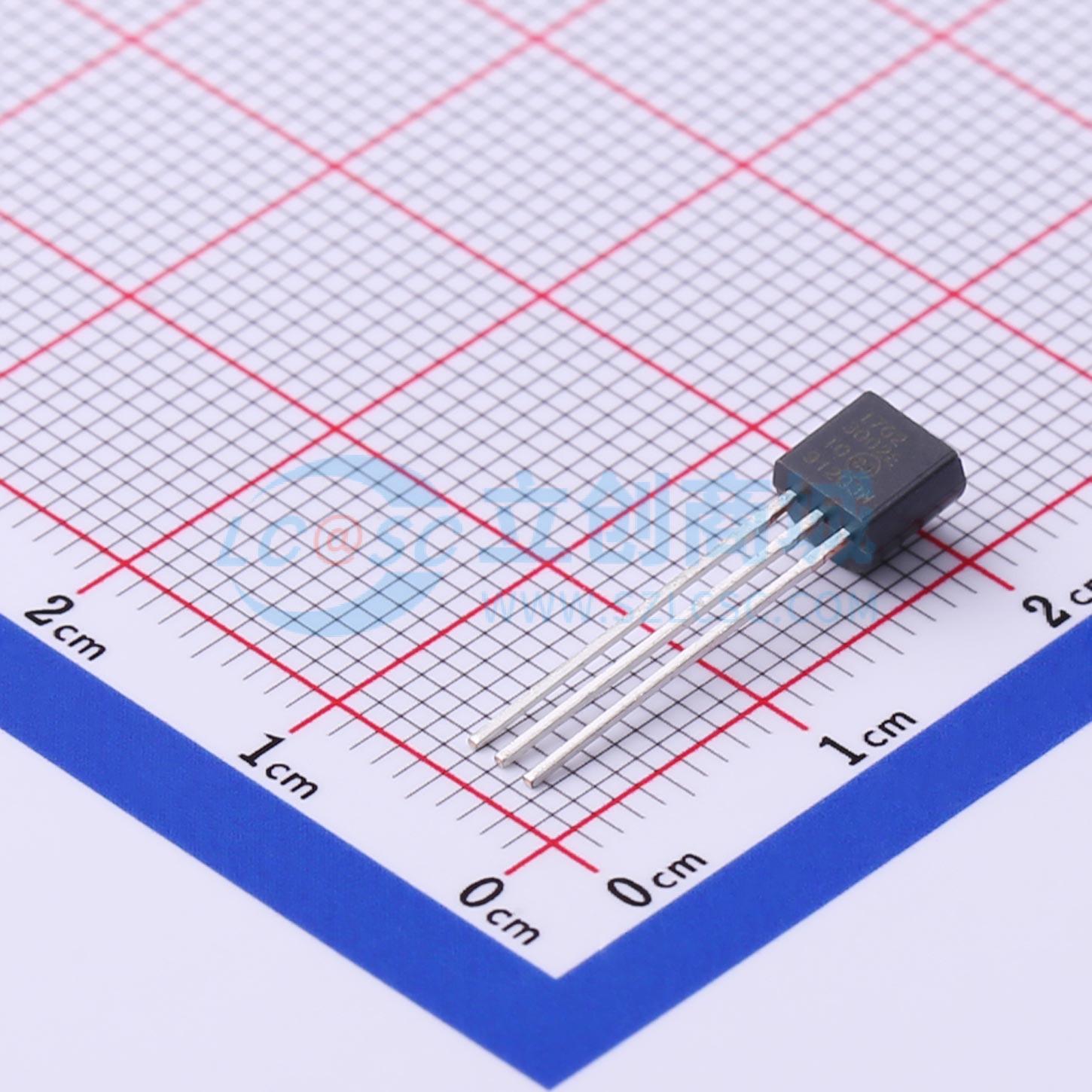

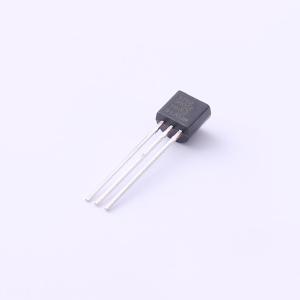

MCP1702-3002E/TO

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1702-3002E/TO
商品编号: C510883
商品封装: TO-92-3
包装方式: 袋装
商品毛重: 0.221克(g)

商品参数

商品概述

MCP1702是一系列CMOS低压差（LDO）稳压器，能够提供高达250 mA的电流，而静态电流仅为2.0 μA（典型值）。其输入工作电压范围为2.7V至13.2V，非常适合由两节至六节原电池供电的应用、9V碱性电池供电的应用以及由一节或两节锂离子电池供电的应用。 MCP1702在输入输出电压差仅为625 mV（典型值，V_OUT = 2.8V）的情况下，能够提供250 mA的电流。MCP1702的输出电压容差在+25°C时典型值为±0.4%，在-40°C至+125°C的工作结温范围内最大为±3%。在+25°C时，线性调整率典型值为±0.1%。 MCP1702的输出电压范围为1.2V至5.0V。仅使用1 μF的输出电容时，LDO输出即可保持稳定。输入和输出端可使用陶瓷、钽或铝电解电容器。过流限制和过温关断功能为各种应用提供了可靠的解决方案。

商品特性

2.0 μA静态电流（典型值）
输入工作电压范围：2.7V至13.2V
输出电压≥2.5V时，输出电流可达250 mA
输出电压<2.5V时，输出电流可达200 mA
低压差（LDO）电压 - 250 mA时典型值为625 mV（V_OUT = 2.8V）
典型输出电压容差为0.4%
标准输出电压选项： - 1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、4.0V、5.0V
输出电压范围为1.2V至5.5V，以0.1V为增量（可根据要求提供50 mV增量）
使用1.0 μF至22 μF输出电容时保持稳定
短路保护
过温保护

应用领域

电池供电设备
电池供电报警电路
烟雾探测器
二氧化碳探测器
寻呼机和手机
智能电池组
低静态电流电压基准
个人数字助理（PDA）
数码相机
微控制器电源
太阳能供电仪器
消费产品
电池供电数据记录器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1000个/袋，最小起订量 1000 个)

个

起订量：1000 个1000个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	13.2V
	输出电压	3V
	输出电流	250mA
	电源纹波抑制比(PSRR)	44dB@(100Hz)

	属性	参数值
	压差	975mV@(250mA)
	静态电流(Iq)	2uA
	特性	短路保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
