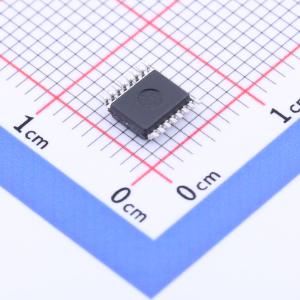

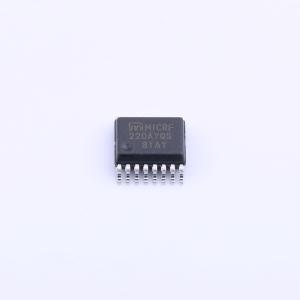

温馨提醒：图片仅供参考，商品以实物为准

MICRF220AYQS-TR

300MHz - 450MHz, 3.3V ASK/OOK接收器，带RSSI和静噪功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MICRF220是一款工作频率范围为300MHz至450MHz的超外差、镜像抑制射频接收器，具备自动增益控制、ASK/OOK解调器、模拟接收信号强度指示（RSSI）输出以及集成静噪功能。它仅需一个晶体和最少数量的外部元件即可实现。MICRF220非常适合低成本、低功耗的远程无钥匙进入（RKE）、轮胎压力监测系统（TPMS）和远程驱动应用。MICRF220在比特率为1kbps、误码率（BER）为0.1%的情况下，灵敏度可达 -110dBm。在433.92MHz时，解调器有四种滤波带宽可供选择，以二进制步进从1625Hz到13kHz，使该器件能够支持高达20kbps的比特率。该器件的供电电压范围为3.0V至3.6V，在315MHz时典型供电电流为4.3mA，在433.92MHz时为6.0mA。关机模式下，典型供电电流可降至0.1μA。静噪功能可在保持整体接收器灵敏度的同时，减少数据输出引脚的活动，直到检测到有效位。
品牌名称: MICROCHIP(美国微芯)
商品型号: MICRF220AYQS-TR
商品编号: C510897
商品封装: QSOP-16-150mil
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

商品概述

MICRF220是一款工作频率范围为300MHz至450MHz的超外差、镜像抑制射频接收器，具备自动增益控制、ASK/OOK解调器、模拟接收信号强度指示（RSSI）输出以及集成静噪功能。它仅需一个晶体和最少数量的外部元件即可实现。MICRF220非常适合低成本、低功耗的远程无钥匙进入（RKE）、轮胎压力监测系统（TPMS）和远程驱动应用。 MICRF220在比特率为1kbps、误码率（BER）为0.1%的情况下，灵敏度可达 -110dBm。在433.92MHz时，解调器有四种滤波带宽可供选择，以二进制步进从1625Hz到13kHz，使该器件能够支持高达20kbps的比特率。该器件的供电电压范围为3.0V至3.6V，在315MHz时典型供电电流为4.3mA，在433.92MHz时为6.0mA。关机模式下，典型供电电流可降至0.1μA。静噪功能可在保持整体接收器灵敏度的同时，减少数据输出引脚的活动，直到检测到有效位。

商品特性

在比特率为1kbps、误码率为0.1%时，灵敏度为 -110dBm
在433.92MHz时，支持高达20kbps的比特率
25dB镜像抑制混频器
无需中频（IF）滤波器
60dB模拟RSSI输出范围
3.0V至3.6V供电电压范围
在315MHz时，供电电流为4.3mA
在434MHz时，供电电流为6.0mA
关机模式下，供电电流为0.1μA
检测到有效位之前数据输出静噪
16引脚QSOP封装（4.9mm×6.0mm）
-40℃至 +105℃温度范围
3kV人体模型（HBM）静电放电（ESD）等级

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	300MHz~450MHz
	工作电压	3V~3.6V
	应用领域	RKE
	数据速率	20Kbps
	灵敏度	-112.5dBm

	属性	参数值
	接收电流	6mA
	典型应用频率	433.92MHz
	工作温度	-40℃~+105℃
	类型	接收器
	功能特性	支持RSSI功能；静音功能
