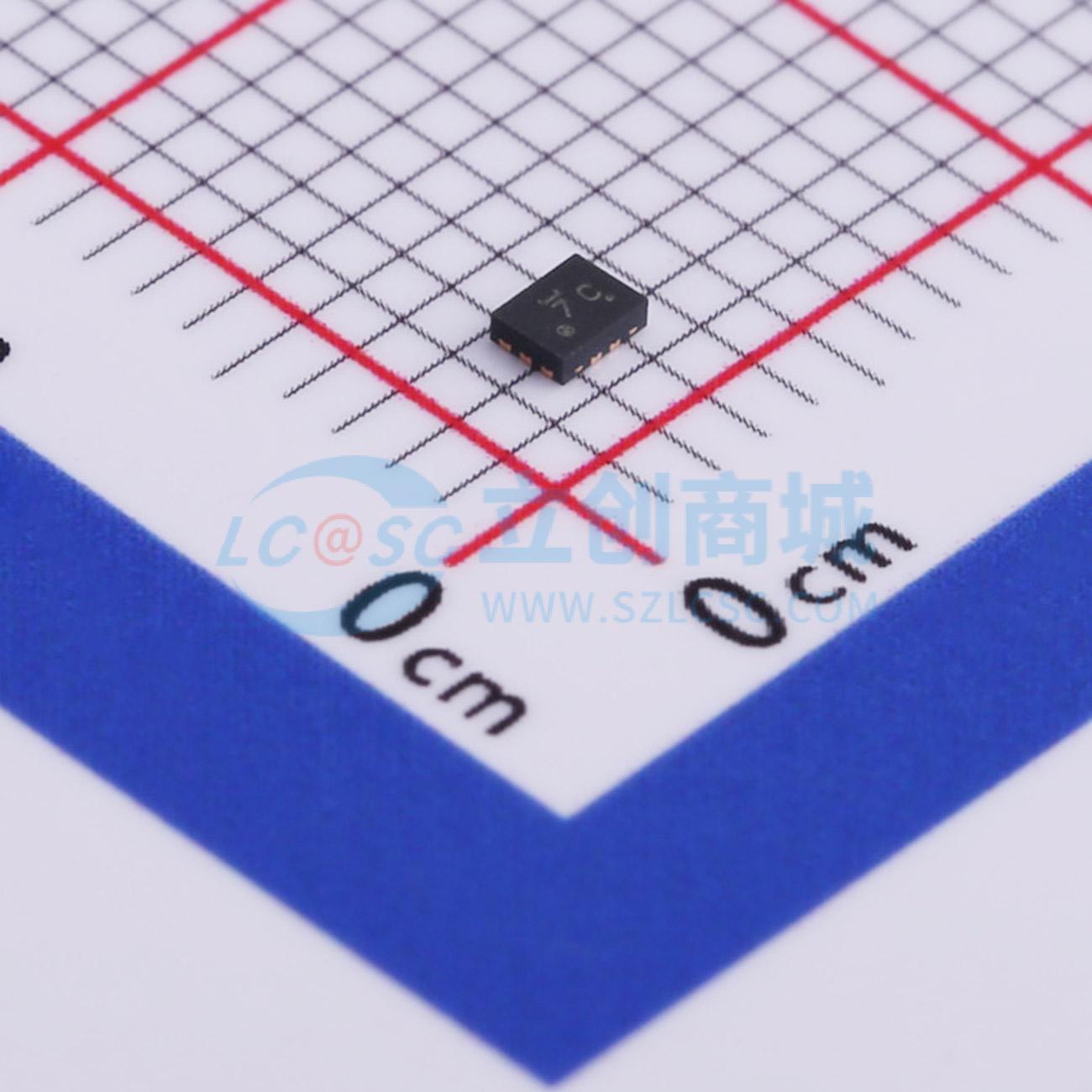

DG2592DN-T1-GE4

DG2592是一款音频插孔检测器和爆音控制开关IC。它集成了检测带麦克风和发送/结束控制按钮的立体声耳机是否插入所需的电路。 当未检测到耳机时，DG2592通过MIC引脚将麦克风偏置线接地。DG2592还通过DET引脚向基带控制器提供逻辑高电平信号。 DG2592会感应L_Detect和GND_Detect两端的直流电平。当插入耳机时，两个引脚的电压都会变低。DG2592会通过将DET引脚拉低来指示耳机已插入，并且MIC开关将关闭。 DG2592有尺寸为1.4 mmx1.8 mmx0.55 mm的小型miniQFN10封装和厚度为0.35 mm的超薄UTMQFN10封装可供选择。

• 宽工作电压范围：1.6 V至5.5 V
• 最大静态电流为10 μA，VDD = 1.8 V时
• 符合RoHS标准
• 集成感应比较器，用于音频L检测，阈值为1.4 V ±5 %，无卤素
• 最大1.2 Ω的MIC偏置开关可实现快速放电和钳位
• 具备ESD保护
  • 人体模型 > 8 kV
  • 充电器件模型 > 2 kV
  • IEC 61000 - 4 - 2空气放电 > 15 kV
  • IEC 61000 - 4 - 2接触放电 > 8 kV
• 超薄紧凑的miniQFN10和UTDFN10封装

• 手机
• 平板电脑设备
• 便携式媒体播放器
• 数码相机
