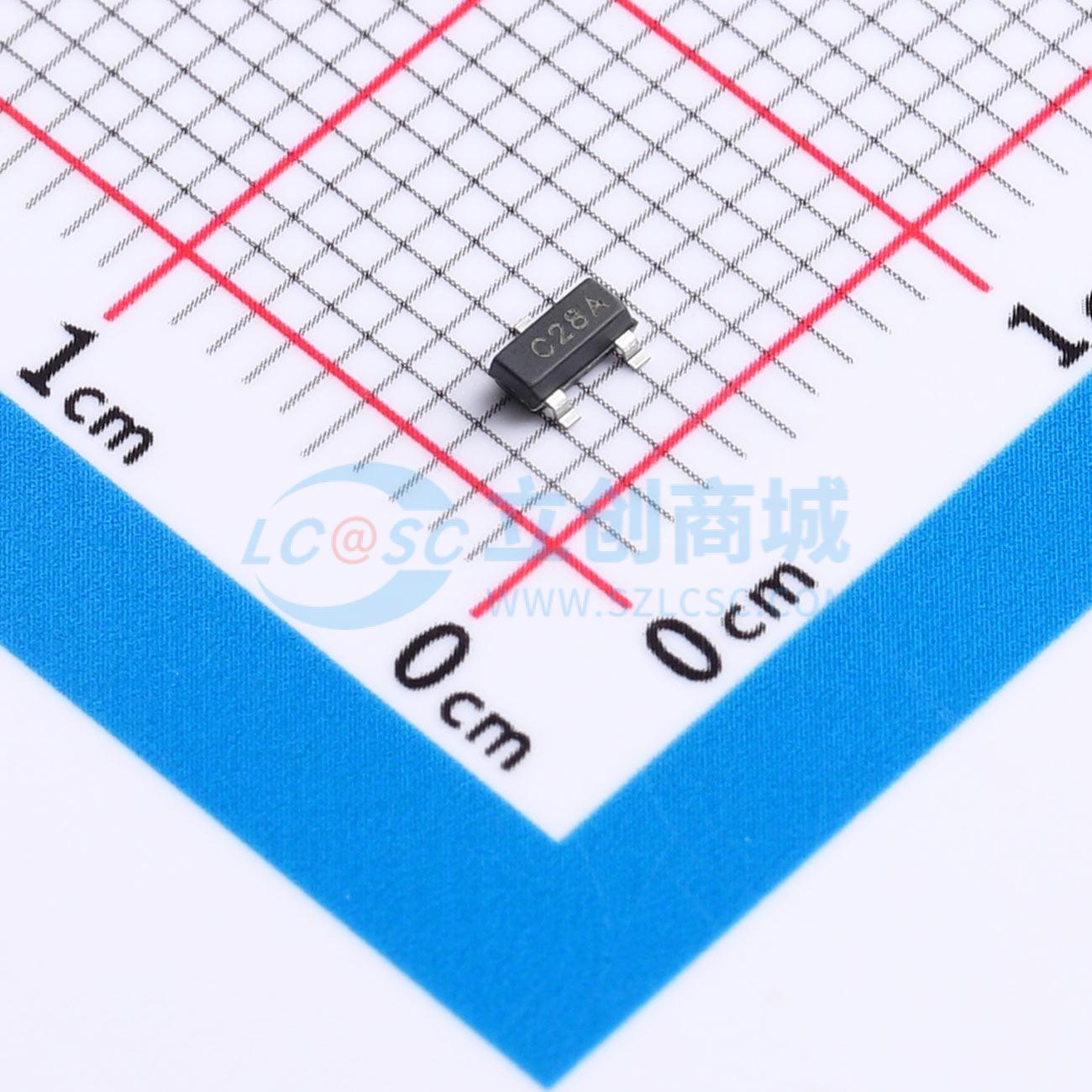

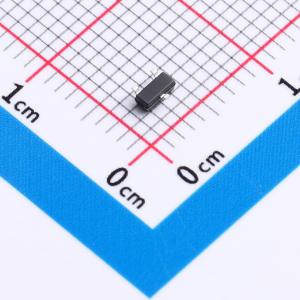

温馨提醒：图片仅供参考，商品以实物为准
MS2304L28T
升压型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有低待机功耗、高效率的同步升压 DC-DC，待机电流仅 15μA。采用固定导通时间的 PFM 控制方式，在轻载时自动降低开关频率保持高的转换效率。外围仅需 3 个元件，即可实现将低输入的电池电压转换到所需要的工作电压。采用专利的控制技术，具有低待机功耗和轻载高效的特点。能够在保持输出电压升压稳压条件下实现输入电流仅 15μA，尤其适合对待机时间要求高的应用。采用 SOT23、SOT23-5 及 SOT-89-3 封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS2304L28T
- 商品编号
- C49375246
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | - | |
| 输出电压 | 2.8V | |
| 输出电流 | - | |
| 开关频率 | 370kHz | |
| 工作温度 | -20℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 6uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式 |
商品概述
该器件是一款低待机功耗、高效率的同步升压DC-DC转换器，待机电流仅为15uA。它采用固定导通时间的PFM控制方式，在轻载条件下自动降低开关频率以维持高转换效率。外围仅需三个元件即可实现从低输入电池电压到所需工作电压的转换。该器件采用专利控制技术，具备低待机功耗和轻载高效的特点，能够在保持输出电压稳压的同时实现仅15uA的输入电流，特别适合对电池续航时间要求高的应用场景。提供SOT23、SOT23-5和SOT-89-3封装。
商品特性
- 低静态电流：15uA
- 高效率：高达93%
- 最大工作频率：370KHz
- 输出电压：2.2V~5.0V（步进0.1V）
- 启动电压：0.9V
- 低纹波、低噪声
- 封装：SOT-23、SOT-23-5、SOT-89-3
应用领域
- 电子词典
- 数码相机
- 医疗器械
- 无线耳机
- 无线鼠标键盘
