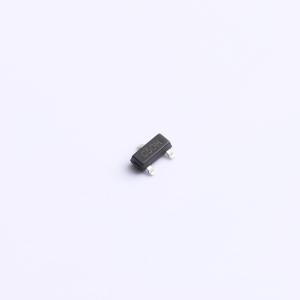

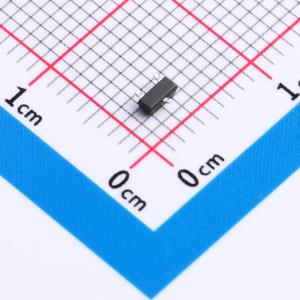

温馨提醒：图片仅供参考，商品以实物为准
MS2304L50T
升压型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有低待机功耗、高效率的同步升压 DC-DC，待机电流仅 15uA。采用固定导通时间的 PFM 控制方式，在轻载时自动降低开关频率保持高的转换效率。外围仅需 3 个元件，即可实现将低输入的电池电压转换到所需要的工作电压。采用专利的控制技术，具有低待机功耗和轻载高效的特点。能够在保持输出电压升压稳压条件下实现输入电流仅 15uA，尤其适合对待机时间要求高的应用。采用 SOT23 和 SOT23-5 及 SOT-89-3 封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS2304L50T
- 商品编号
- C49375249
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 输出电压 | 5V | |
| 开关频率 | 370kHz | |
| 工作温度 | -20℃~+85℃@(TA) | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式 |
商品概述
MS2304Lxxx是一款同步升压DC-DC转换器，具备低至15uA的待机电流和高达93%的转换效率。它采用固定导通时间的PFM控制方式，在轻载条件下能自动降低开关频率以维持高效率。该器件外围仅需三个元件，即可将较低的电池输入电压提升至所需的工作电压。通过专利控制技术，它实现了在保持输出电压稳压的同时，输入电流仅为15uA，特别适合对电池续航时间要求苛刻的应用。该产品提供SOT23、SOT23-5和SOT-89-3封装。
商品特性
- 低静态功耗：15uA
- 高效率：最高可达93%
- 最大工作频率：370KHz
- 输出电压范围：2.2V~5.0V（步进0.1V）
- 启动电压：0.9V
- 低纹波、低噪声
- 封装形式：SOT-23、SOT-23-5、SOT-89-3
应用领域
- 电子词典
- 数码相机
- 血压计
- MP3播放器
- 遥控玩具
- 无线耳机
- 无线鼠标键盘
- 医疗器械
- 防丢器
- 汽车防盗器
- 充电器
- VCR
- PDA等手持电子设备
