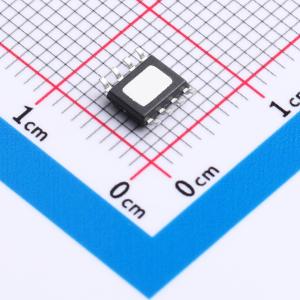

温馨提醒：图片仅供参考，商品以实物为准
MSMP2307DN-LF-Z
降压型 4V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高频、同步、整流、降压、开关模式转换器，带有内部功率MOSFET。它提供了一个非常紧凑的解决方案，可在宽输入电源范围内实现4A峰值输出电流，具有出色的负载和线性调节能力。需要最少数量的现成外部组件，采用节省空间的ESOP8封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSMP2307DN-LF-Z
- 商品编号
- C49375228
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
MSMP2307DN-LF-Z是一款高频、同步整流、降压型开关模式转换器，内置功率MOSFET。它在宽输入电压范围内提供高达4A的峰值输出电流，具备优异的负载和线性调整率。该器件仅需极少的外部元件，并采用节省空间的ESOP8封装。
商品特性
- 4V至18V宽工作输入范围
- 3A连续输出电流
- 500kHz开关频率
- 具备打嗝模式的短路保护
- 内置过流限制
- 内置过压保护
- 内部省电模式（PFM/PWM）
- 内部软启动
- 70mΩ/50mΩ低RDS(ON)内部功率MOSFET
- 输出电压可从0.925V起调
- 无需肖特基二极管
- 集成内部补偿
- 热关断
- 采用ESOP8封装
- -40℃ 至 +85℃ 工作温度范围
应用领域
- 数字机顶盒
- 平板电脑
- 平板电视和显示器
- Wi-Fi路由器/AP
- 数字视频录像机
