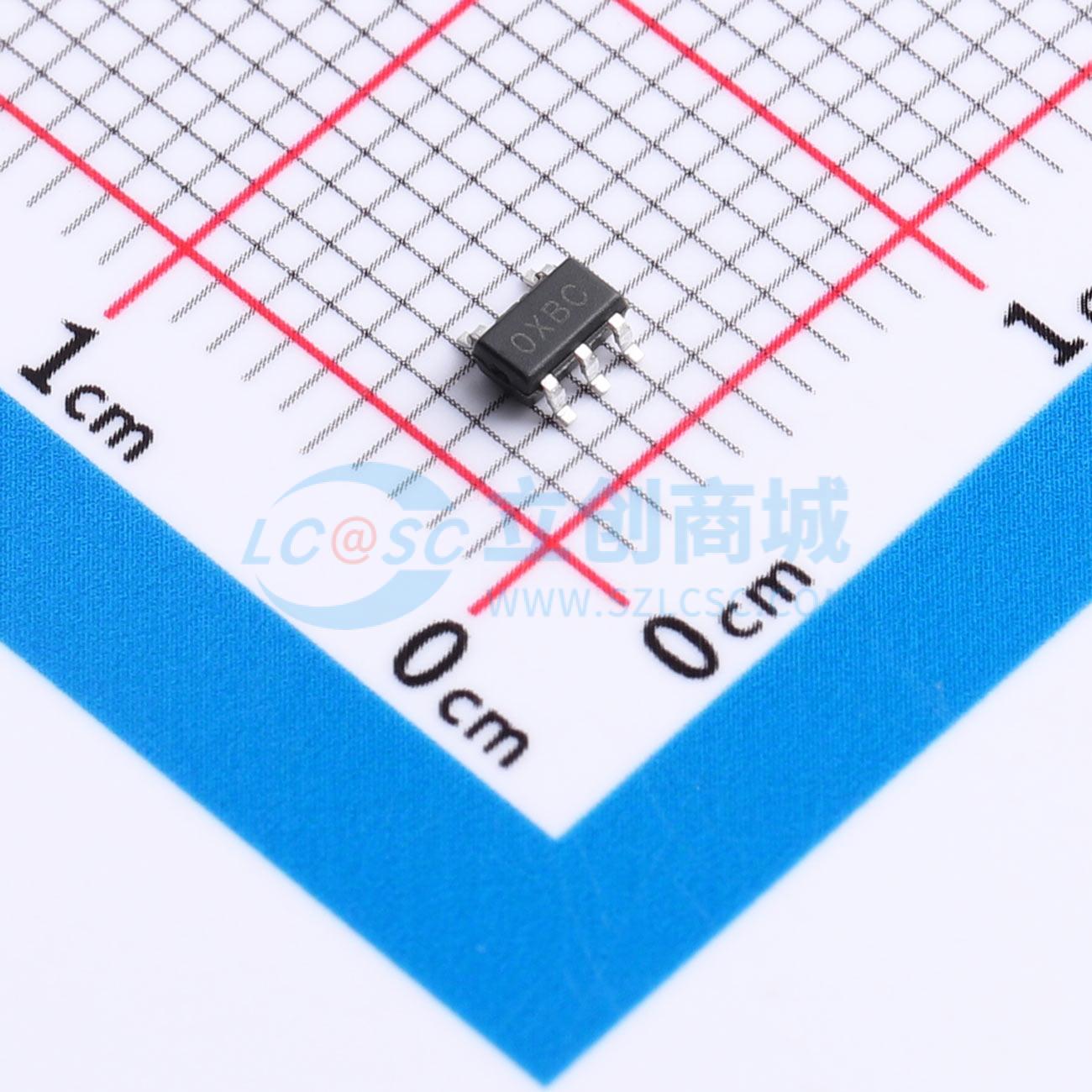

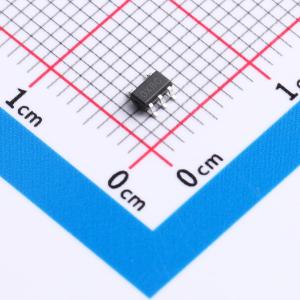

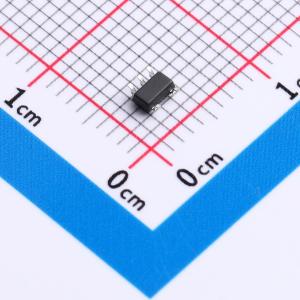

温馨提醒：图片仅供参考，商品以实物为准
MSXC6210B122MR
1.2V 600mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有使能功能的低压差 (LDO) 稳压器，工作电压范围为 1.2V 至 5.5V。它可提供高达 600mA 的输出电流，并采用小型封装实现低功耗运行。低至 2μA 的静态电流和几乎为零的禁用电流特性，非常适合为电池设备供电，以延长其使用寿命。该产品在 1.2V 至 5.5V 的宽输入电压范围和整个输出负载电流范围内，使用陶瓷输出电容时能保持稳定。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSXC6210B122MR
- 商品编号
- C49375232
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 710mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 42uVrms | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | - | |
| 输出通道数 | 1 |
商品概述
MSXC6210BxxxMR 是一款带使能功能的低压差线性稳压器，工作电压范围为 1.2V 至 5.5V。它可提供高达 600mA 的输出电流，并在微型封装中实现低功耗运行。其低至 2 μA 的静态电流和几乎为零的关断电流特性，非常适合为电池供电设备提供更长的使用寿命。MSXC6210BxxxMR 在其 1.2V 至 5.5V 的宽输入电压范围和整个输出负载电流范围内，使用陶瓷输出电容均可保持稳定。
商品特性
- 空载时接地电流为 2 μA
- 在 1kHz 频率下电源抑制比为 75dB
- 可根据特定应用提供可调输出电压
- 输出电压精度为 ±2%
- 在使能状态下输出电流为 600mA (VIN ≥ 2.3V)
- 关断电流低至 0.1 μA
- 工作输入电压范围为 1.2V 至 5.5V
- 在 VOUT ≥ 3V、600mA 电流下的压差电压为 0.31V
- 支持 0.8V 至 3.3V 的固定输出电压
- 使用陶瓷或钽电容可保持稳定
- 具备限流保护功能
- 具备过温保护功能
- 提供 SOT-23-5 封装
应用领域
- 便携式电池供电设备
- 超低功耗微控制器
- 笔记本电脑
