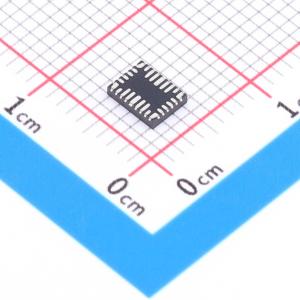

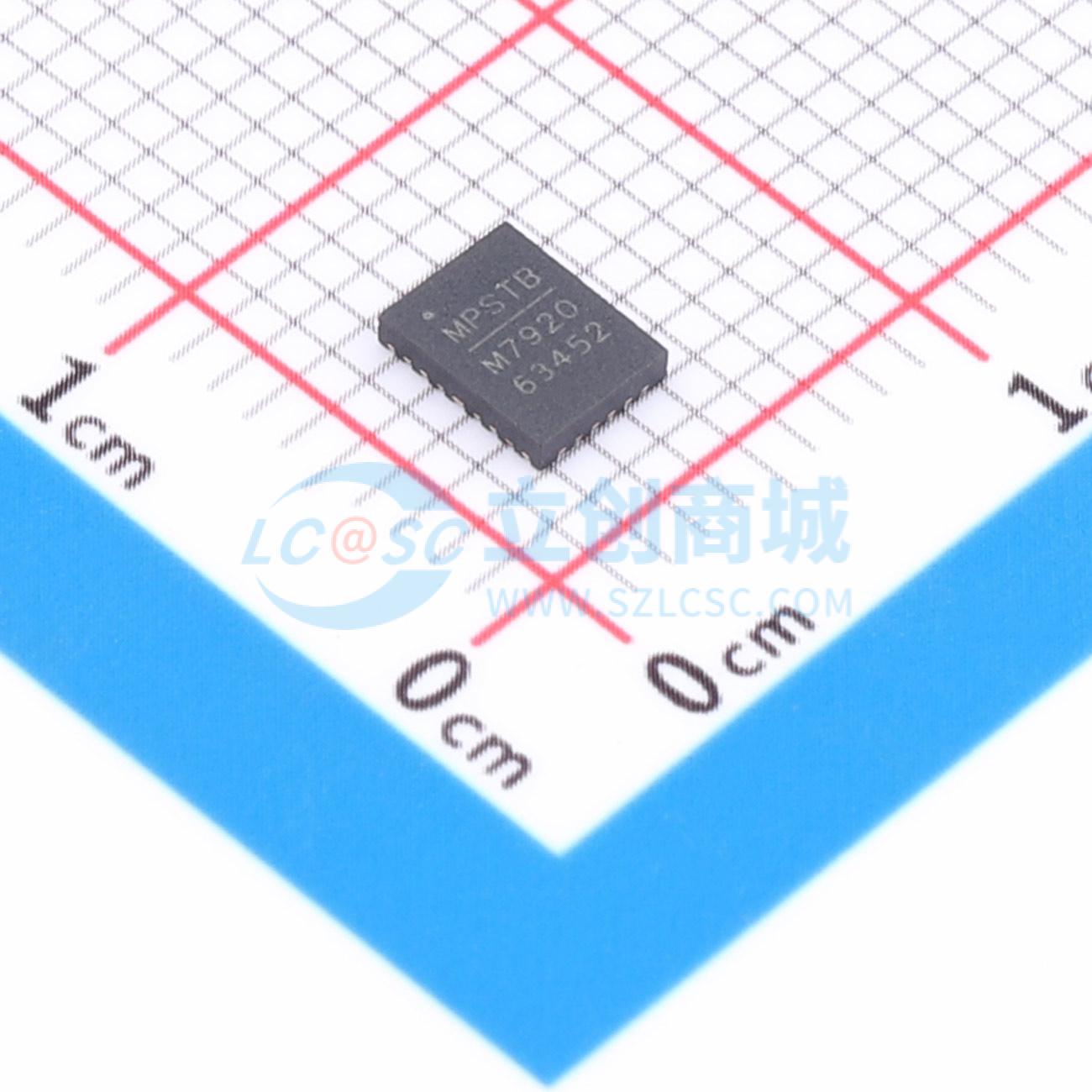

MPQ7920GRM-0026-AEC1-Z
5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个完整的电源管理解决方案，集成了四个高效降压 DC/DC 转换器、五个低压差稳压器和一个灵活的逻辑接口。DC/DC 转换器中的恒定导通时间 (COT) 控制可提供快速瞬态响应。CCM 期间可调开关频率（最高 2.75MHz）大大降低了外部电感和电容值。全面的保护功能包括欠压锁定 (UVLO)、过流保护 (OCP)、过压保护 (OVP) 和热关断
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ7920GRM-0026-AEC1-Z
- 商品编号
- C49211277
- 商品封装
- QFN-26(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 4.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 50mV | |
| 功能特性 | 使能控制；可调软启动；复位功能；输入欠压保护；输入过压保护；过流保护；电源时序控制；输出放电；热关断 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MPQ7920是一款完整的电源管理解决方案，集成了四个高效降压型DC/DC转换器、五个低压差稳压器以及一个灵活的逻辑接口。DC/DC转换器中的恒定导通时间控制提供快速的瞬态响应。在连续导通模式下可调的开关频率最高达2.75MHz，极大地降低了外部电感与电容的取值。完整的保护功能包括欠压锁定、过流保护、过压保护和热关断。输出电压可通过I²C总线调节或由多次可编程存储器预设。上电/掉电时序也可通过多次可编程存储器编程，并可在运行时通过I²C总线控制。MPQ7920所需的外部元件数量极少，采用节省空间的QFN-26封装，尺寸为3.5mm×4.5mm，并带有可焊侧面。该器件符合AEC-Q100标准。
商品特性
- 高效降压型转换器
- 降压转换器1：4.5A DC/DC转换器
- 降压转换器2：2.5A DC/DC转换器
- 降压转换器3：4.5A DC/DC转换器
- 降压转换器4：2A DC/DC转换器
- 降压转换器1和降压转换器3可并联工作
- 降压转换器2和降压转换器4可并联工作
- 2.7V至5.5V工作输入电压范围
- 降压转换器1、2和3的输出电压范围选项：0.4V至3.58V/12.5mV步进或0.4V至2.2V/7.4mV步进
- 降压转换器4的输出电压范围：0.4V至3.58V/12.5mV步进
- 可调开关频率
- 可调软启动时间
- 可调相位延迟
- 可编程强制PWM、自动PFM、PWM模式
- 输出过流保护、过压保护
- 低压差稳压器
- 一个实时时钟专用低压差稳压器
- 四个低噪声低压差稳压器
- 两个独立的输入电源
- 在300mA负载下压差为50mV
- 系统I²C总线和用户可编程多次可编程存储器
- 两次可编程多次可编程存储器
- 上电/掉电控制
- 多功能LDO2/EN1引脚
- EN1输入逻辑电平≤3.3V
- 上电复位输出
- 通过多次可编程存储器实现的灵活上电/掉电时序
- 时间槽可选：0.5ms/2ms/8ms/16ms
- 通过多次可编程存储器灵活控制DC/DC、低压差稳压器的开启/关闭
- 所有引脚具备±4kV人体模型和±2kV充电器件模型静电放电等级
- 采用QFN-26封装，尺寸为3.5mm×4.5mm
- 符合AEC-Q100 Grade 1标准
应用领域
- 汽车信息娱乐系统
- 汽车录像机
- 汽车显示电子设备
