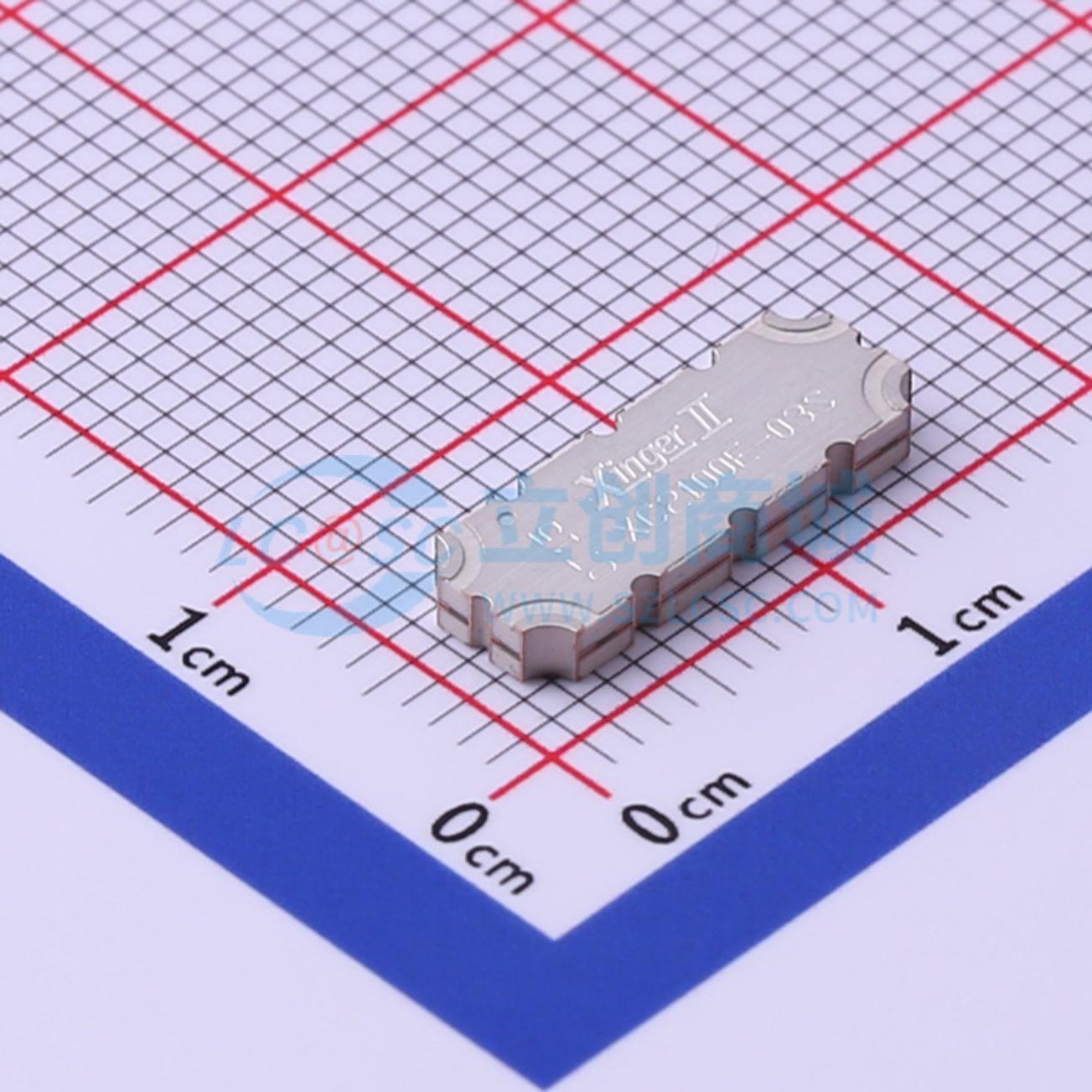

温馨提醒：图片仅供参考，商品以实物为准
XC2100E-03S
XC2100E-03S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC2100E-03 是一种低剖面、高性能的 3 dB 混合耦合器，采用易于使用的制造友好型表面贴装封装。适用于 UMTS 和其他 3G 应用。该耦合器可用于高功率应用，最高可达 100 瓦。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC2100E-03S
- 商品编号
- C502710
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 2GHz~2.3GHz | |
| 耦合系数 | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.12dB | |
| 回波损耗 | 23dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
XC2100E - 03是一款薄型、高性能的3dB混合耦合器，采用新型易用且便于制造的表面贴装封装。它专为通用移动通信系统（UMTS）及其他3G应用而设计。XC2100E - 03特别适用于平衡功率放大器和低噪声放大器，以及需要低插入损耗、严格幅度和相位平衡的信号分配等应用。它可用于高达100瓦的高功率应用。 产品经过严格的鉴定测试，采用热膨胀系数（CTE）与FR4、G - 10、RF - 35、RO4350和聚酰亚胺等常见基板兼容的材料制造。有5/6镀锡铅（XC2100E - 03P）和6/6浸锡（XC2100E - 03S）两种符合RoHS标准的表面处理工艺可供选择。
商品特性
- 2000 - 2300 MHz
- 通用移动通信系统（UMTS）及其他3G
- 高功率
- 极低损耗，严格幅度平衡
- 高隔离度
- 便于生产
- 提供无铅（如图所示）或镀锡铅的卷带包装
- 可靠性高，失效率（FIT）为0.53
