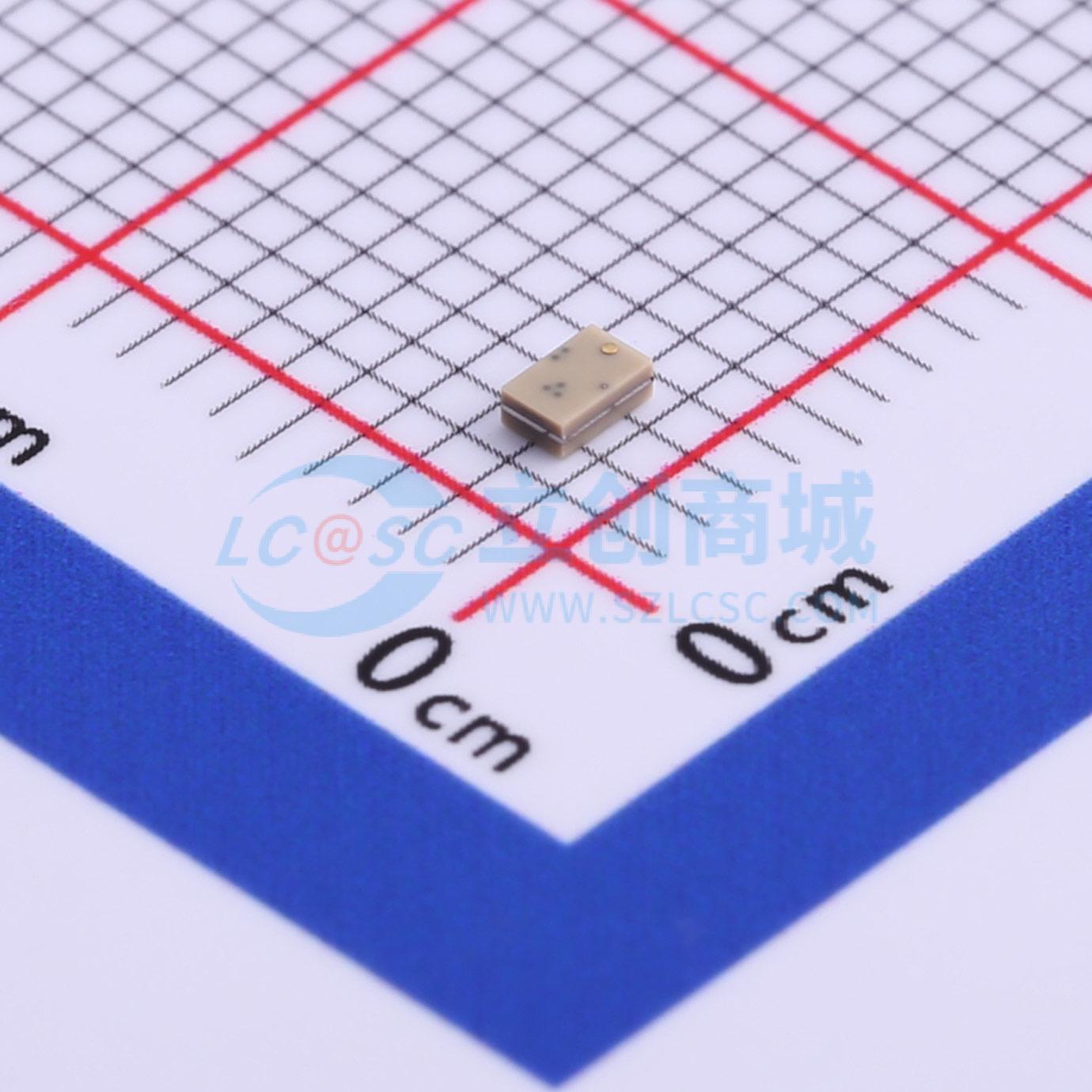

温馨提醒：图片仅供参考，商品以实物为准
BD0922J75100AHF
超薄型 0805 巴伦，75Ω 至 100Ω 平衡转换
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD0922J75100AHF 是一种宽带低剖面微型平衡到不平衡变压器，设计用于差分输入和输出位置，适用于高批量制造，性能优于传统陶瓷和集中元件巴伦。该变压器具有75Ω不平衡端口阻抗和100Ω平衡端口阻抗，可将单端信号应用于现代半导体的差分端口。输出端口具有等幅(-3dB)，相位差180度。
- 品牌名称
- Anaren(安伦)
- 商品型号
- BD0922J75100AHF
- 商品编号
- C502733
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 900MHz~2.2GHz | |
| 阻抗比-不平衡/平衡 | 75Ω:100Ω | |
| 共模抑制比(CMRR) | 28.7dB | |
| 插入损耗(最大值) | 1.64dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 4° | |
| 幅度差(最大值) | 0.8dB | |
| 回波损耗(最小值) | 9.1dB | |
| 工作温度 | -55℃~+85℃ |
商品特性
- 900-2200 MHz
- 高度0.7毫米
- 75欧姆至2 x 50欧姆
- 宽带适用性
- 单个部件覆盖所有商用通信频段
- 低插入损耗
- 表面贴装
- 编带卷盘
- 符合RoHS标准
- 无卤素
- 非导电表面
- 功率处理能力：2瓦
- 工作温度：-55至+85摄氏度
