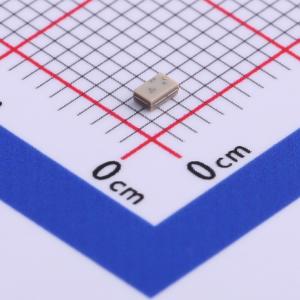

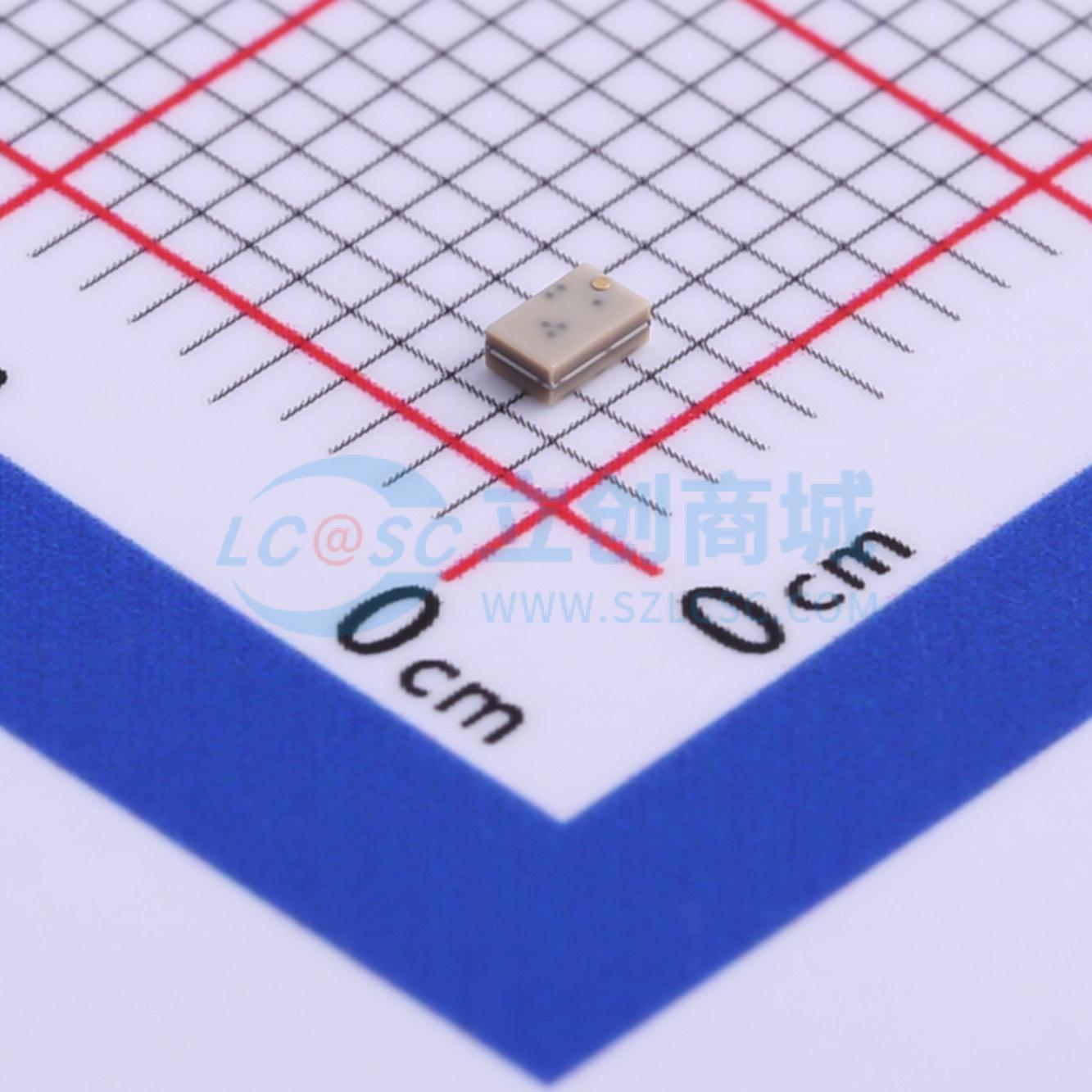

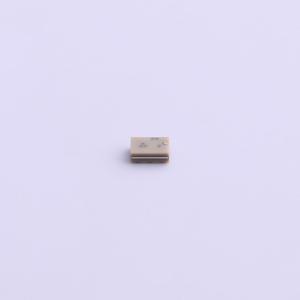

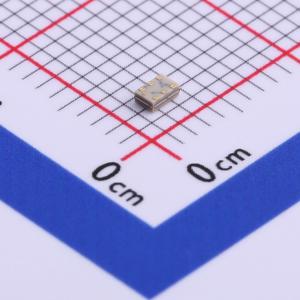

温馨提醒：图片仅供参考，商品以实物为准
BD0810J50100AHF
BD0810J50100AHF
- 描述
- BD0810J50100AHF 是一种低轮廓次微型平衡到不平衡变压器，设计用于现代半导体的差分输入和输出位置。它比传统的陶瓷和集中元件巴伦具有更高的性能。不平衡端口阻抗为50Ω，平衡端口阻抗为100Ω。这种转换使单端信号能够应用于现代半导体的差分端口。输出端口具有等幅（-3dB）且相位差为180度。BD0810J50100AHF 适用于卷带和自动贴装的高产量制造。
- 品牌名称
- Anaren(安伦)
- 商品型号
- BD0810J50100AHF
- 商品编号
- C502729
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 700MHz~1.6GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:100Ω | |
| 共模抑制比(CMRR) | 35dB | |
| 插入损耗(最大值) | 0.95dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 1° | |
| 幅度差(最大值) | 0.4dB | |
| 回波损耗(最小值) | 13dB | |
| 工作温度 | -55℃~+105℃ |
商品特性
- 超低型 0805 Balun
- 50Ω 至 100Ω 平衡
- 低型次微型平衡到不平衡变压器
- 专为下一代无线芯片组的差分输入和输出位置设计
- 易于使用的表面贴装封装，覆盖 GSM 频段
- 适合大批量生产
- 性能优于传统陶瓷和集中元件 Balun
- 不平衡端口阻抗为 50Ω
- 100Ω 平衡端口阻抗
- 使单端信号能够应用于现代半导体的差分端口
- 输出端口具有相等幅度（-3dB），相位差为 180 度
- 提供卷带和卷盘包装，适用于大批量生产的自动贴片
- 700-1600MHz 频率范围
- 0.8mm 高度
- 低插入损耗
- 输入到输出直流隔离
- 表面贴装
- 卷带和卷盘
- 非导电表面
- 符合 RoHS 标准
- 无卤素
- 工作温度：-55℃ 至 +105℃
