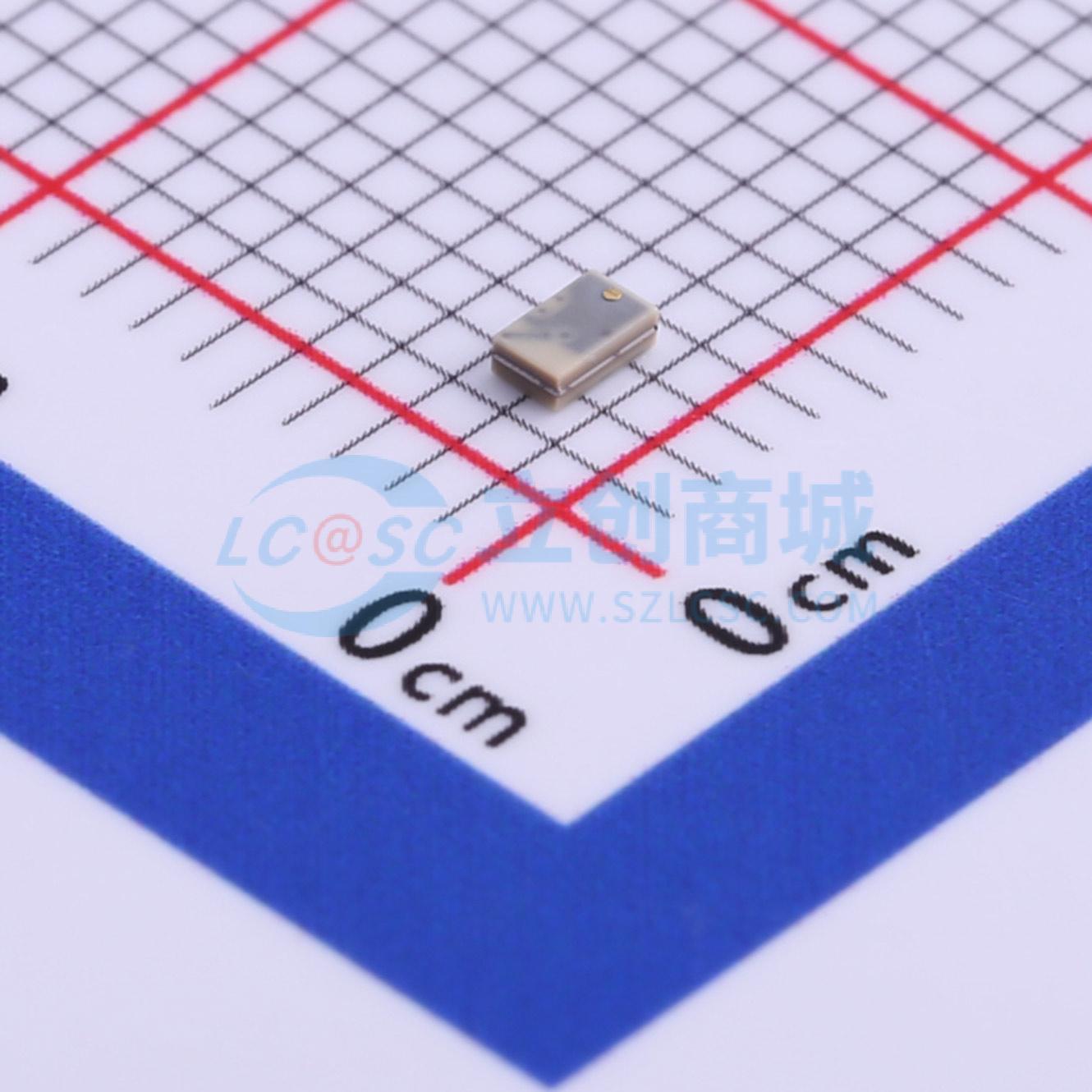

温馨提醒：图片仅供参考，商品以实物为准
BD0826J50200AHF
BD0826J50200AHF
- 描述
- BD0826J50200AHF 是一款低轮廓次微型平衡到不平衡变压器，设计用于下一代无线芯片组的差分输入和输出位置。该巴伦适合大批量制造，性能优于传统陶瓷和集中元件巴伦。它具有50Ω的不平衡端口阻抗和200Ω的平衡端口阻抗，可将单端信号应用于现代集成芯片组的差分端口。输出端口具有等幅（-3dB）和180度相位差。
- 品牌名称
- Anaren(安伦)
- 商品型号
- BD0826J50200AHF
- 商品编号
- C502732
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 800MHz~2.6GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:200Ω | |
| 共模抑制比(CMRR) | 30dB | |
| 插入损耗(最大值) | 1.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 3° | |
| 幅度差(最大值) | 1.3dB | |
| 回波损耗(最小值) | 8.5dB | |
| 工作温度 | -55℃~+105℃ |
