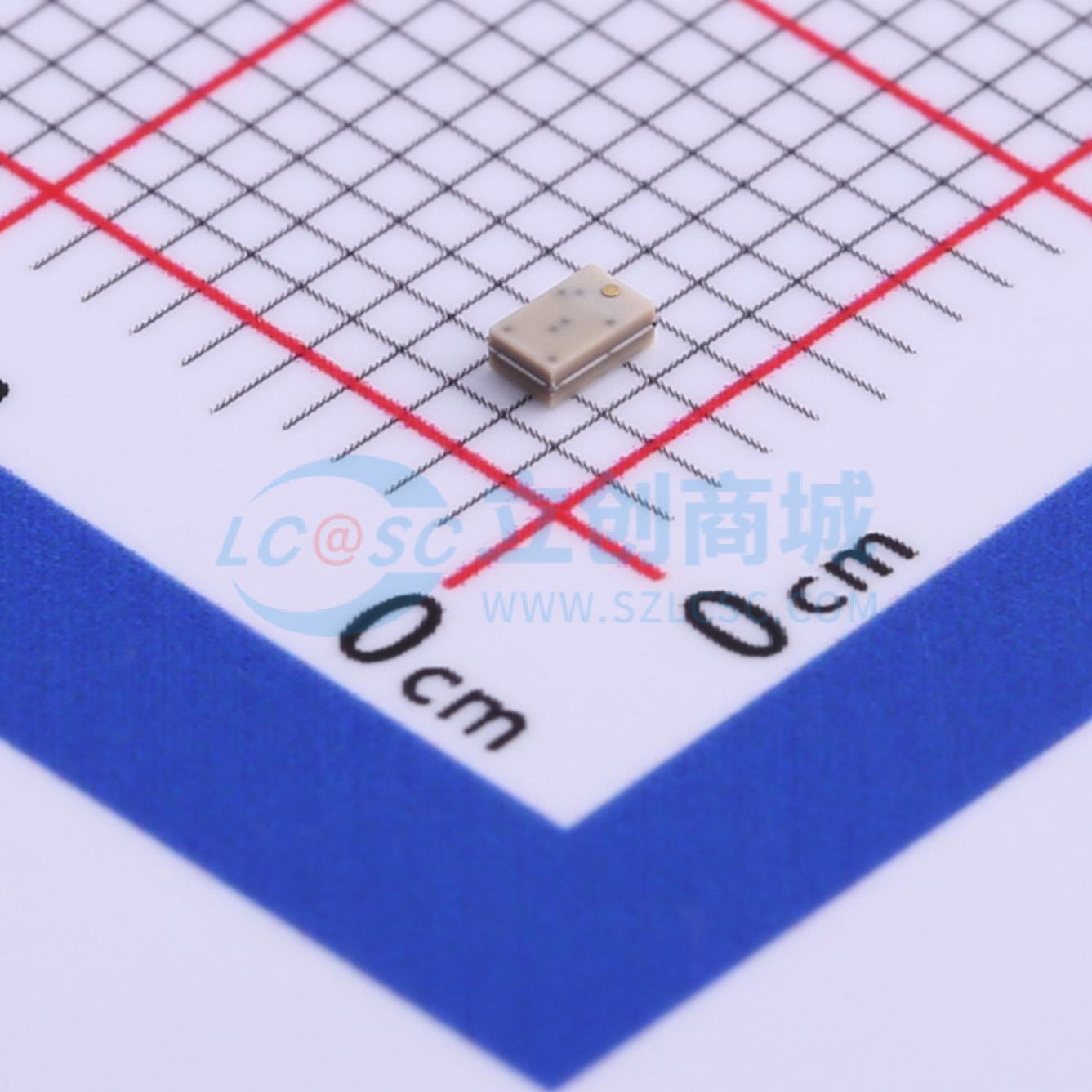

温馨提醒：图片仅供参考，商品以实物为准
B0310J50100AHF
超薄型0805平衡-不平衡变压器，50Ω转100Ω平衡
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B0310J50100AHF 是一种低成本、低剖面的微型不平衡到平衡变压器，适用于现代大批量制造的差分输入和输出位置，性能优于传统的线绕巴伦。B0310J50100AHF 的不平衡端口阻抗为 50Ω，平衡端口阻抗为 100Ω。这种变换使单端信号具有等幅 (-3dB) 和 180 度相位差的差分信号。
- 品牌名称
- Anaren(安伦)
- 商品型号
- B0310J50100AHF
- 商品编号
- C502721
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 300MHz~1GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:100Ω | |
| 共模抑制比(CMRR) | 9dB | |
| 插入损耗(最大值) | 1dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 38° | |
| 幅度差(最大值) | 2.8dB | |
| 回波损耗(最小值) | 8.1dB | |
| 工作温度 | -55℃~+105℃ |
