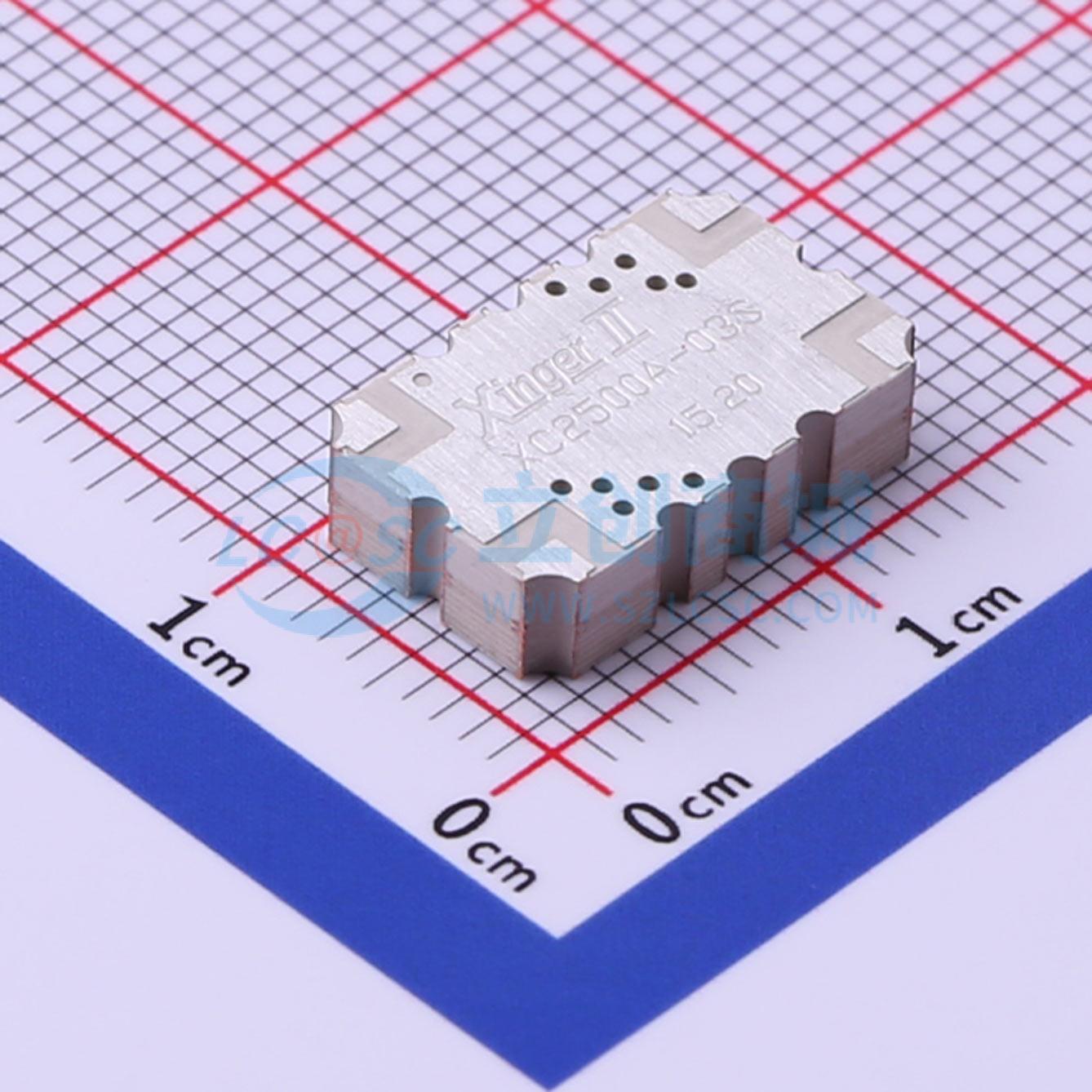

温馨提醒：图片仅供参考，商品以实物为准
XC2500A-03S
XC2500A-03S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于WiBro和DMB应用，适用于需要低插入损耗和紧密幅度相位平衡的应用。可在高达200瓦的高功率应用中使用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC2500A-03S
- 商品编号
- C502711
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 2.3GHz~2.7GHz | |
| 耦合系数 | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.13dB | |
| 工作温度 | -55℃~+85℃ |
商品概述
XC2500A - 03S是一款薄型、高性能的3dB混合耦合器，采用易于使用且适合制造的新型表面贴装封装。它专为WiBro和DMB应用而设计。XC2500A - 03S特别适用于平衡功率和低噪声放大器，以及需要低插入损耗、精确幅度和相位平衡的信号分配等应用。它可用于高达200瓦的高功率应用。 该产品经过严格的鉴定测试，采用与FR4、G - 10、RF - 35、RO4350和聚酰亚胺等常见基板热膨胀系数（CTE）兼容的材料制造。采用符合RoHS标准的全浸锡工艺生产。
商品特性
- 2300 - 2700 MHz
- WiBro和DMB
- 高功率
- 极低损耗
- 精确幅度平衡
- 高隔离度
- 便于生产
- 卷带包装
- 无铅且可靠，失效率（FIT） = 1.016
