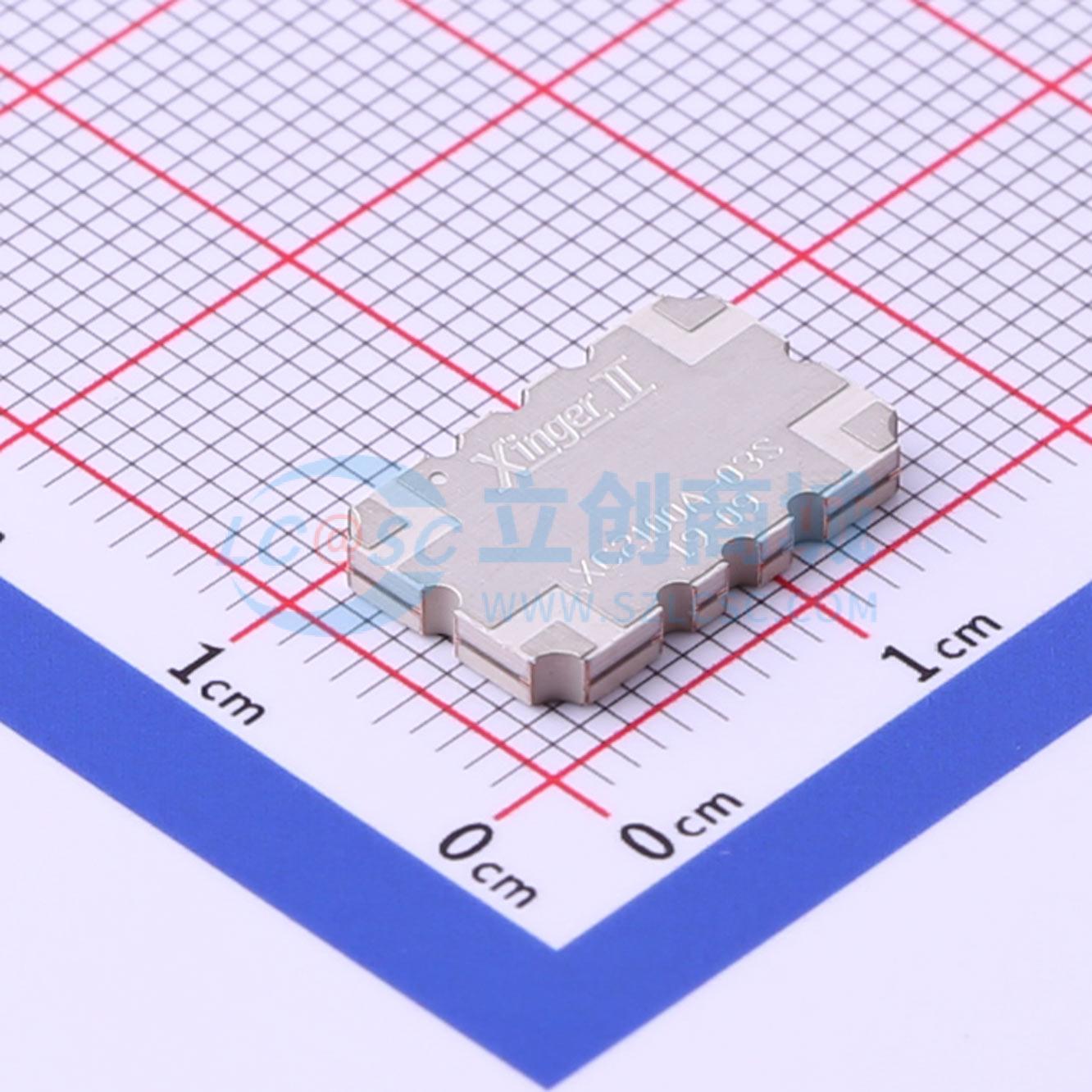

温馨提醒：图片仅供参考，商品以实物为准
XC2100A-03S
3dB、90°混合耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC2100A-03是一款低剖面、高性能3 dB混合耦合器，采用易于制造的表面贴装封装。适用于UMTS和其他3G应用，信号分配及其他应用要求低插入损耗和紧密的幅度和相位平衡。可应用于高达145瓦的高功率应用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC2100A-03S
- 商品编号
- C502709
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.641克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 2GHz~2.3GHz | |
| 耦合系数 | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.15dB | |
| 工作温度 | -55℃~+95℃ | |
| 隔离度 | 25dB；23dB |
商品概述
XC2100A-03是一款低剖面、高性能的3dB混合耦合器，采用了一种新型易用且适合生产的表面贴装封装。它专为UMTS及其他3G应用设计。XC2100A-03特别适用于平衡功率和低噪声放大器，以及信号分配和其他需要低插入损耗及紧密幅度和相位平衡的应用场合。它可以用于高达145瓦的高功率应用。
该部件经过了严格的资格测试，并使用与常见基板（如FR4、G-10、RF-35、RO4350和聚酰亚胺）热膨胀系数相匹配的材料制造。提供符合RoHS标准的5/6锡铅（XC2100A-03P）和6/6浸锡（XC2100A-03S）两种表面处理选项。
