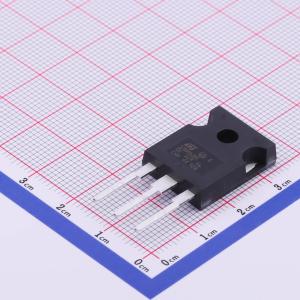

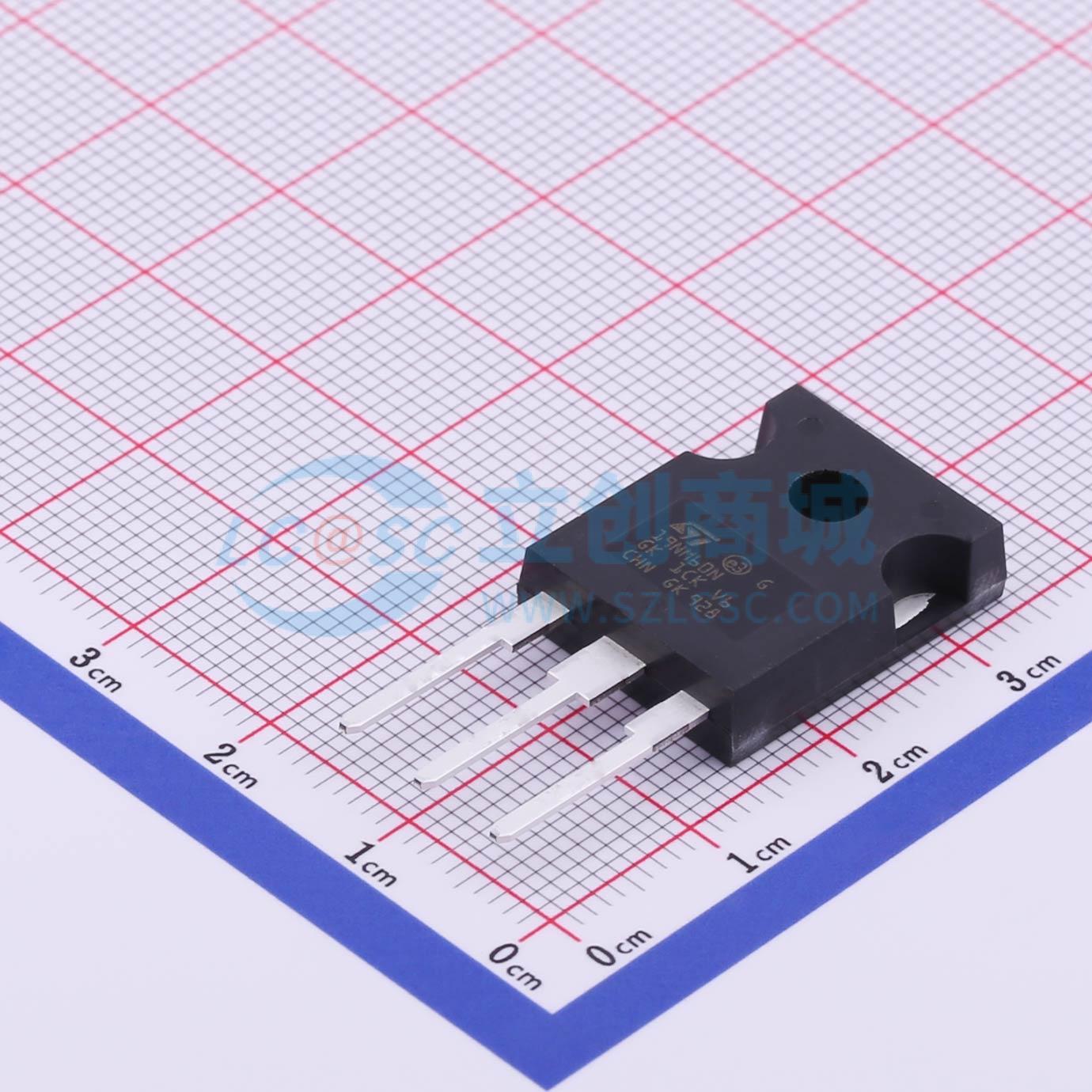

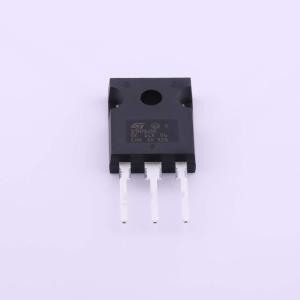

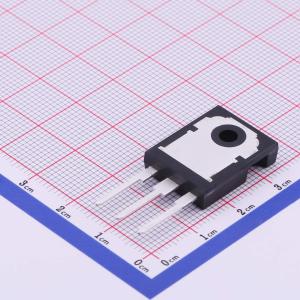

STW19NM60N
STW19NM60N
- 描述
- 汽车级N沟道600 V、0.26 Ohm、13 A MDmesh(TM) II功率MOSFET，TO-247封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STW19NM60N
- 商品编号
- C501077
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 285mΩ@10V,6.5A | |
| 耗散功率(Pd) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 1nF@50V | |
| 反向传输电容(Crss) | 3pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
该器件是采用第二代MDmesh™技术开发的N沟道功率MOSFET。这款创新型功率MOSFET将垂直结构与公司的条形布局相结合，实现了全球最低的导通电阻和栅极电荷之一。因此，它适用于要求最为严苛的高效转换器。
商品特性
- 专为汽车应用设计，符合AEC-Q101标准
- 经过100%雪崩测试
- 低输入电容和栅极电荷
- 低栅极输入电阻
应用领域
- 开关应用
