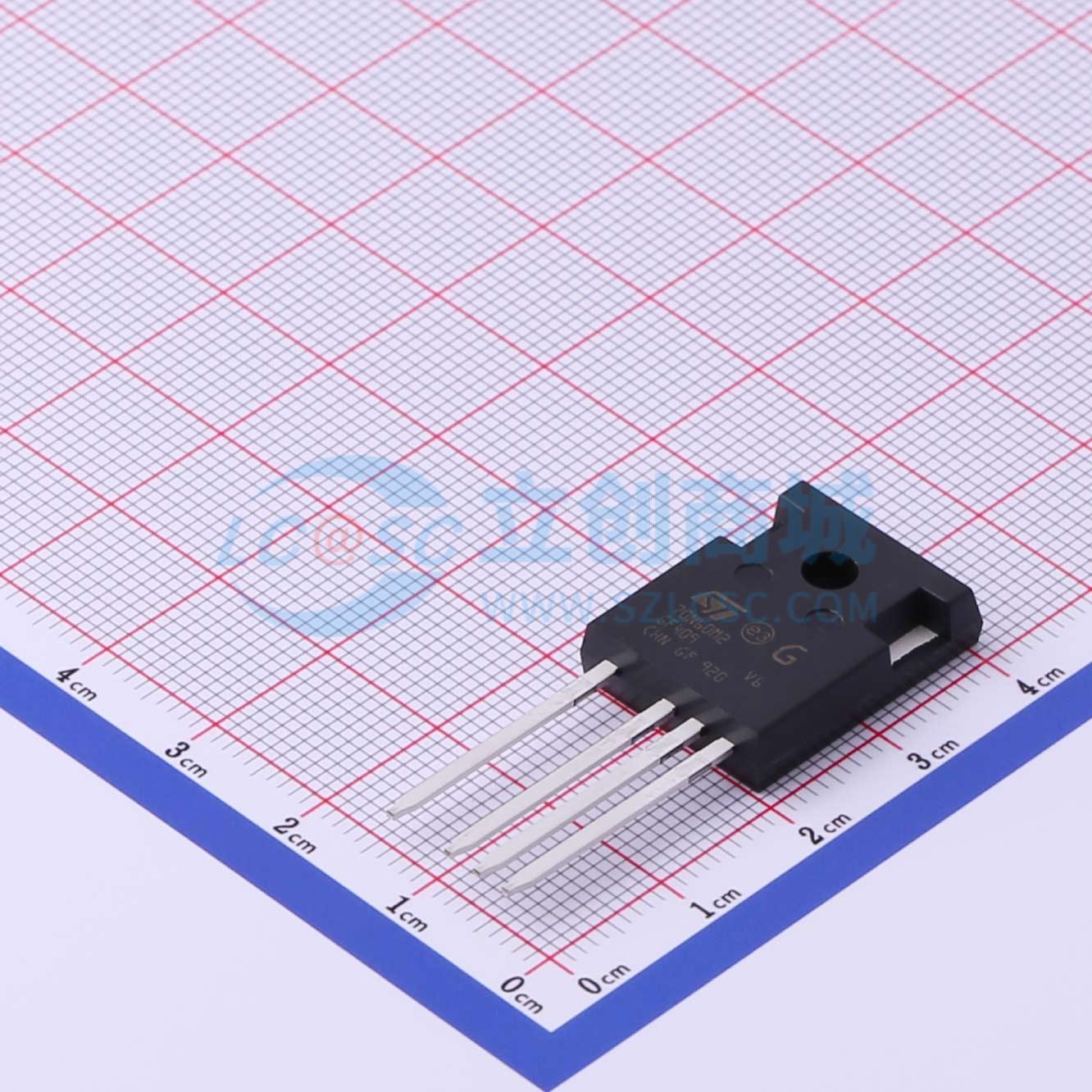

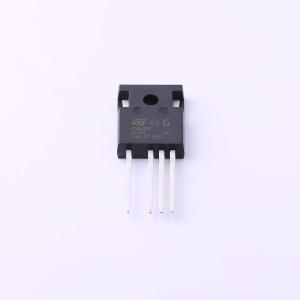

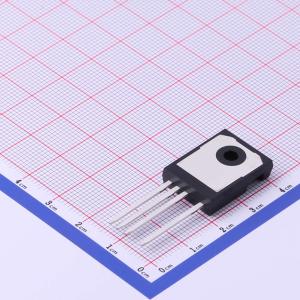

STW70N60M2-4
1个N沟道 耐压:600V 电流:68A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道600 V、0.031 Ohm典型值、68 A MDmesh M2功率MOSFET，TO247-4封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STW70N60M2-4
- 商品编号
- C501095
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 68A | |
| 导通电阻(RDS(on)) | 40mΩ@10V,34A | |
| 耗散功率(Pd) | 450W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 118nC@480V | |
| 输入电容(Ciss) | 5.2nF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
该器件是采用MDmesh™ M2技术开发的N沟道功率MOSFET。得益于其条形布局和改进的垂直结构，该器件呈现出低导通电阻和优化的开关特性，使其适用于要求最为严苛的高效转换器。
商品特性
- 借助额外的驱动源极引脚，具备出色的开关性能
- 极低的栅极电荷
- 出色的输出电容（Coss）特性
- 经过100%雪崩测试
- 采用齐纳二极管保护
应用领域
- 开关应用
