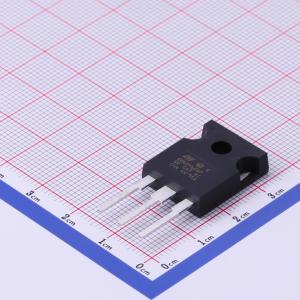

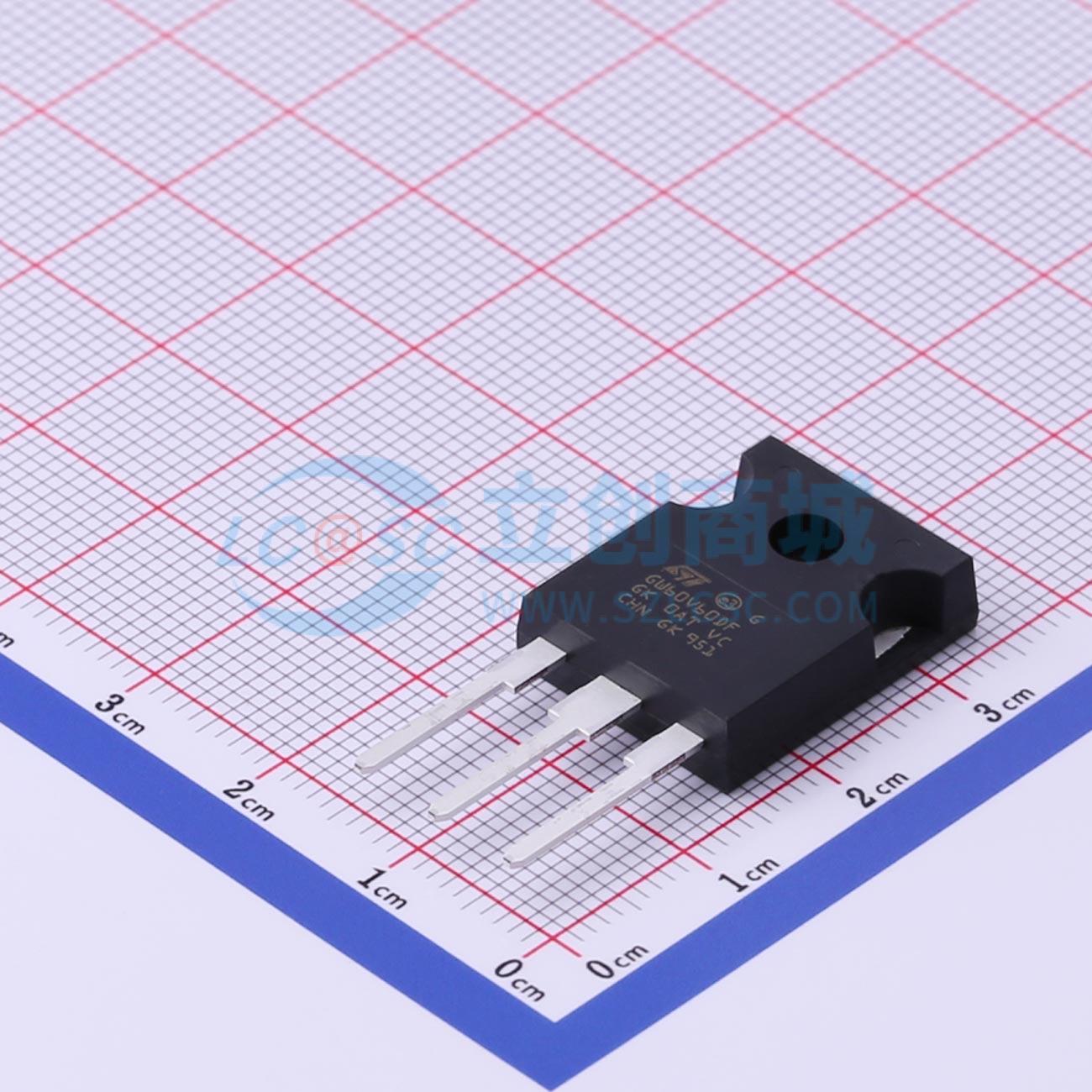

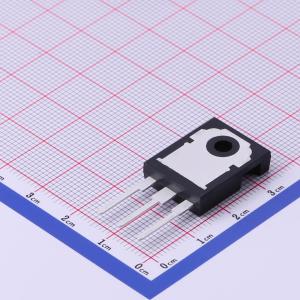

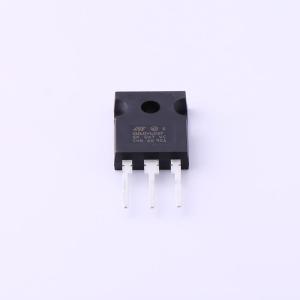

温馨提醒：图片仅供参考，商品以实物为准
STGW60V60DF
600V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 600 V、60 A超高速沟槽栅场截止V系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW60V60DF
- 商品编号
- C501004
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 375W | |
| 输出电容(Coes) | 280pF | |
| 正向脉冲电流(Ifm) | 240A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 334nC | |
| 输入电容(Cies) | 8nF | |
| 开启延迟时间(Td(on)) | 60ns | |
| 关断延迟时间(Td(off)) | 208ns | |
| 导通损耗(Eon) | 750uJ | |
| 关断损耗(Eoff) | 550uJ | |
| 反向恢复时间(Trr) | 74ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 170pF |
