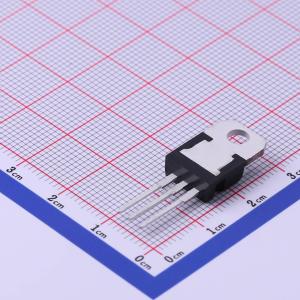

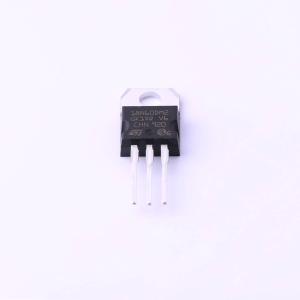

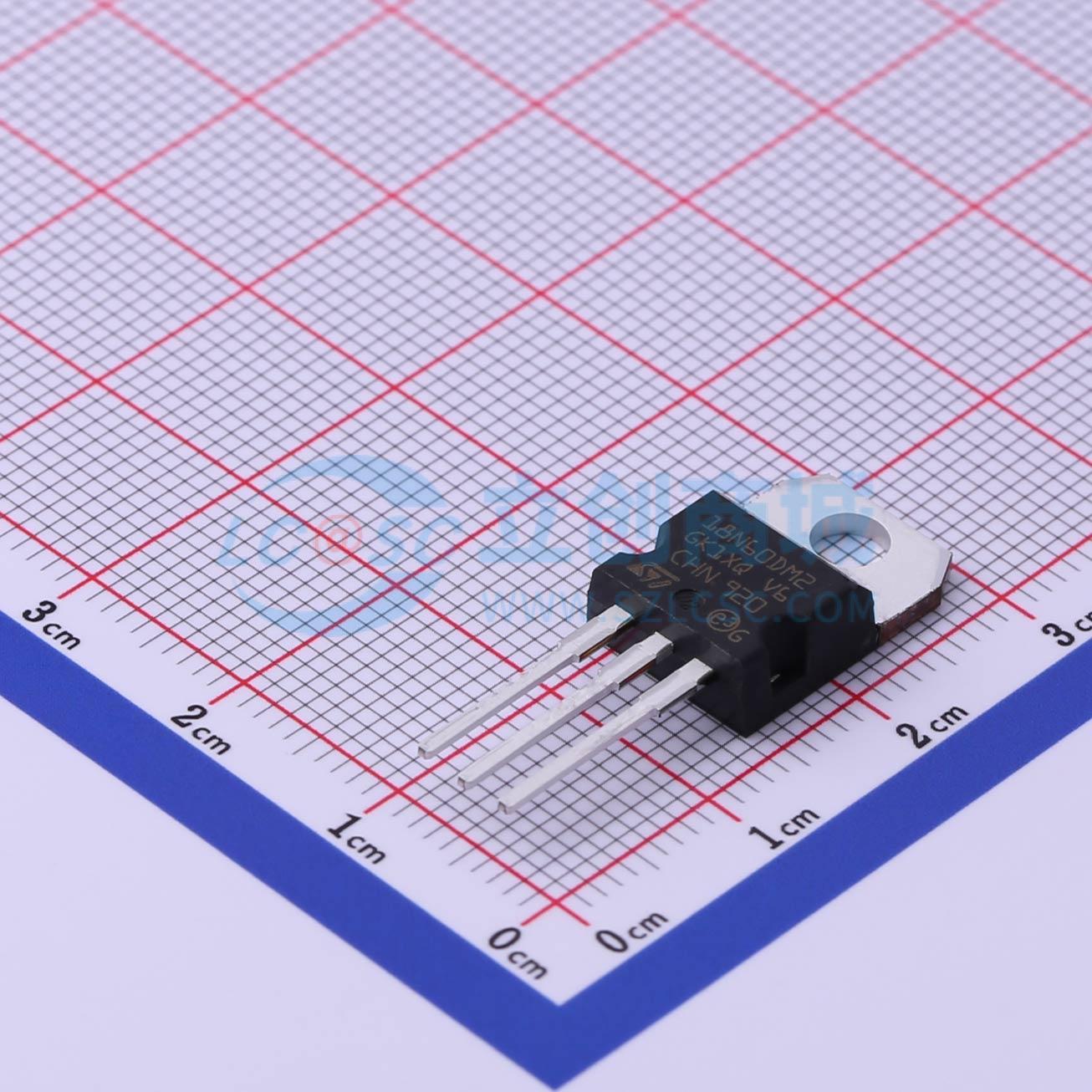

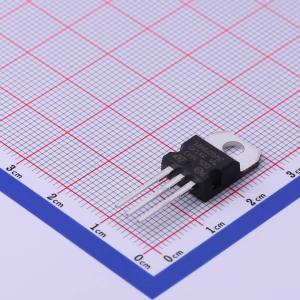

温馨提醒：图片仅供参考，商品以实物为准
STP18N60DM2
1个N沟道 耐压:600V 电流:12A
- 描述
- N沟道600 V、0.260 Ohm典型值、12 A MDmesh DM2功率MOSFET，TO-220封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP18N60DM2
- 商品编号
- C501027
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 260mΩ@10V,6A | |
| 耗散功率(Pd) | 90W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 800pF@100V | |
| 反向传输电容(Crss) | 1.33pF@100V | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - |
商品概述
这款高压 N 沟道功率 MOSFET 是 MDmesh™ DM2 快速恢复二极管系列的一部分。它具有极低的恢复电荷Qrr和恢复时间trr，同时导通电阻RDS(on)较低，适用于对效率要求极高的转换器，是桥式拓扑和零电压开关（ZVS）移相转换器的理想选择。
商品特性
- 快速恢复体二极管
- 极低的栅极电荷和输入电容
- 低导通电阻
- 100% 雪崩测试
- 极高的 dv/dt 鲁棒性
- 齐纳保护
应用领域
- 开关应用
