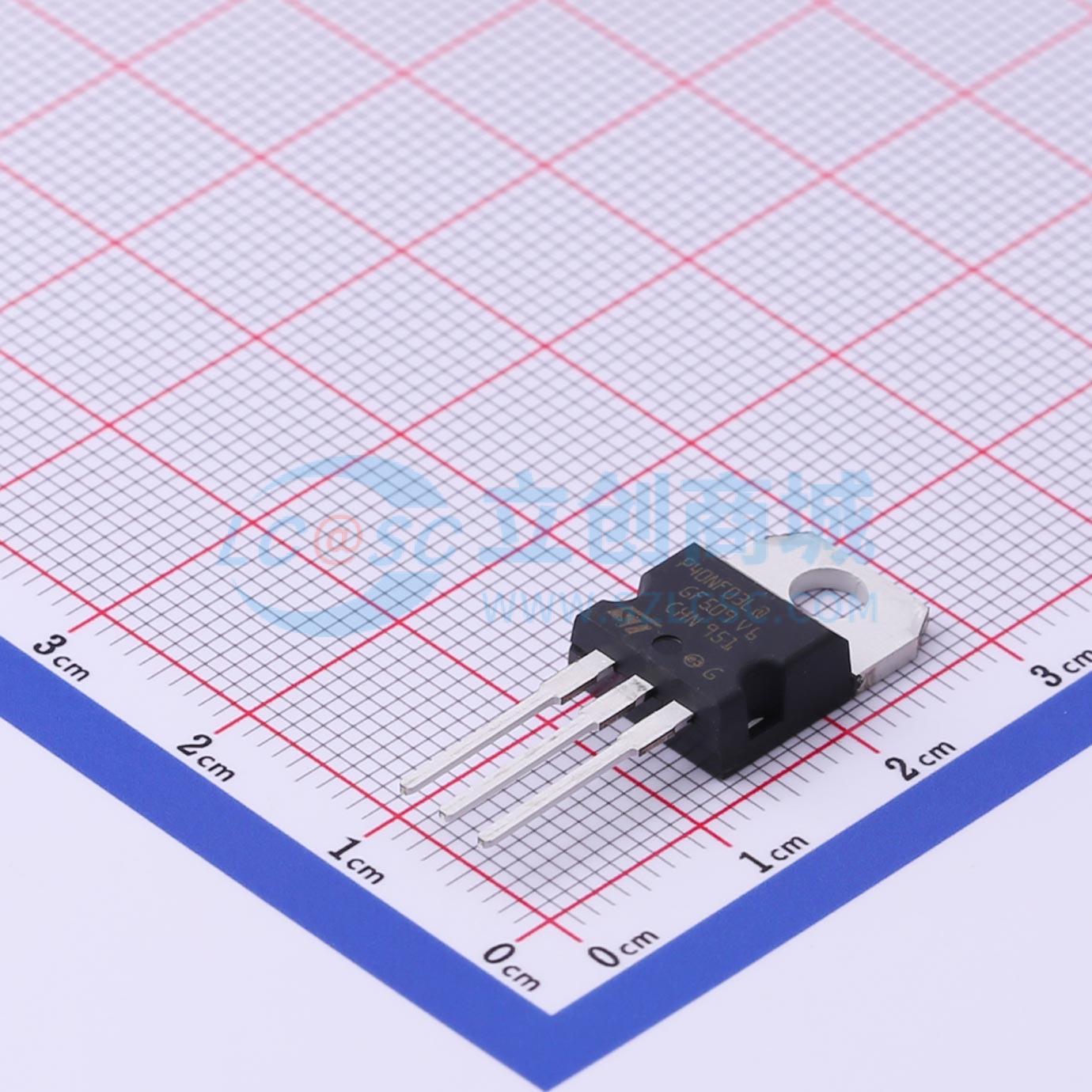

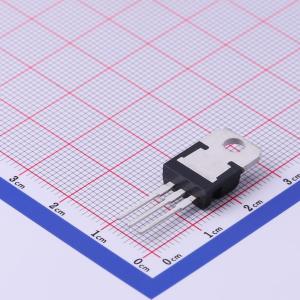

温馨提醒：图片仅供参考，商品以实物为准
STP40NF03L
1个N沟道 耐压:30V 电流:40A
- 描述
- N沟道30V - 0.020 Ohm - 40A - TO-220 StripFET(TM) II MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP40NF03L
- 商品编号
- C501038
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 18mΩ@10V,20A | |
| 耗散功率(Pd) | 70W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 15nC@4.5V | |
| 输入电容(Ciss) | 770pF@25V | |
| 反向传输电容(Crss) | 60pF@25V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
这款功率MOSFET是基于独特“单一特征尺寸”条形工艺的最新成果。由此产生的晶体管展现出极高的封装密度，具备低导通电阻、坚固的雪崩特性，且对准步骤要求较低，因此具有出色的制造可重复性。
商品特性
- 低阈值器件
应用领域
- 开关应用
