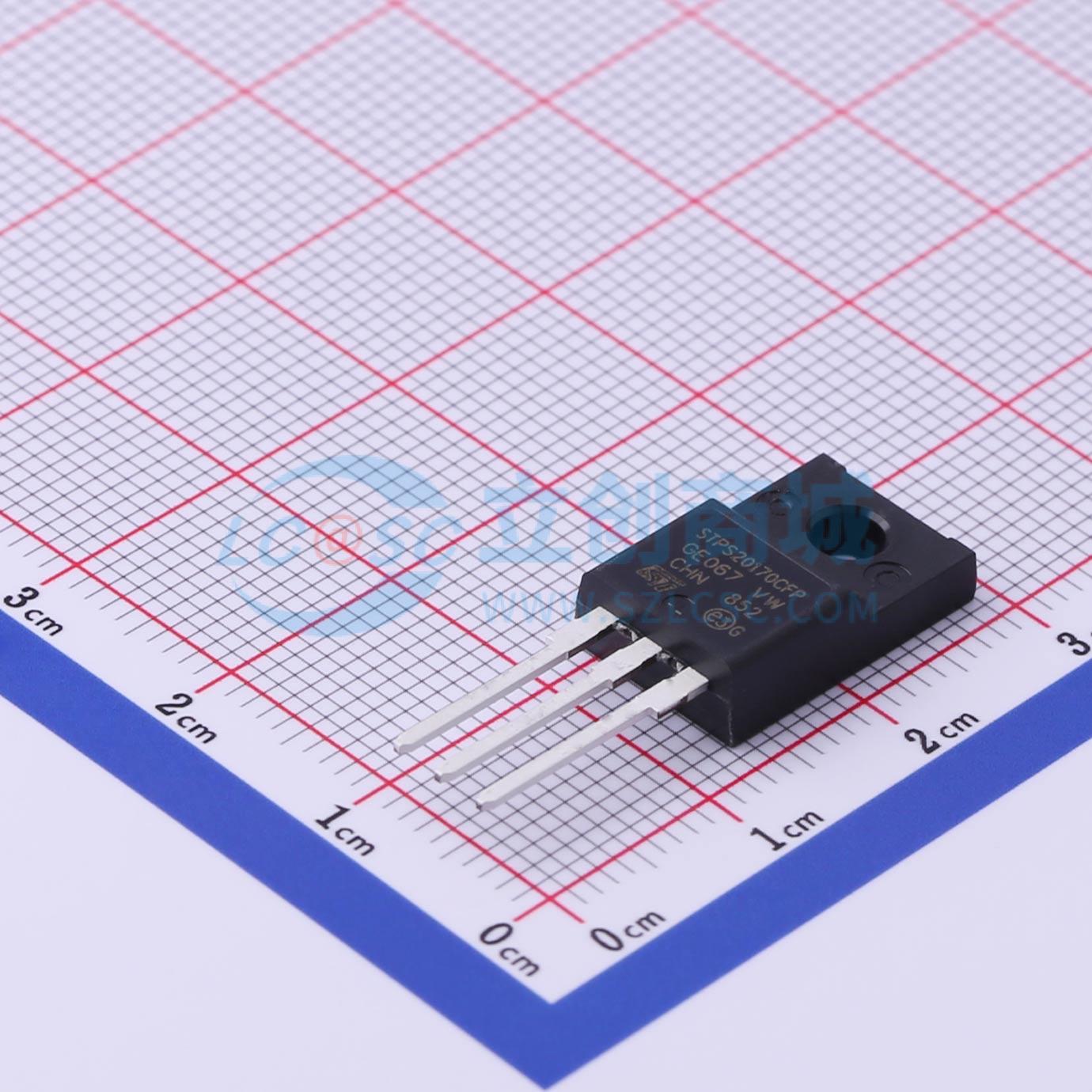

温馨提醒：图片仅供参考，商品以实物为准
STPS20170CFP
电压:170V 电流:10A
- 描述
- 170 V、20 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20170CFP
- 商品编号
- C501051
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 900mV@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 170V | |
| 整流电流 | 10A | |
| 反向电流(Ir) | 15uA@170V |
商品概述
双中心抽头肖特基整流二极管，适用于高频开关模式电源。
商品特性
- 高反向电压
- 高结温能力
- 带有降额曲线的雪崩规格
- 绝缘封装TO-220FPAB，绝缘电压：2000VRM
- D²PAK按需提供符合ECOPACK®2标准的组件
- 具有更好的动态特性，可挑战双极超快二极管
- 传导损耗计算公式：P = 0.64×IF(AV) + 0.011×IF²(RMS)
- 二极管1和2同时使用时的结温变化计算公式：ΔTj(二极管1) = P(二极管1)×Rth(j-c)(每二极管) + P(二极管2)×Rth(c)
应用领域
- 高频开关模式电源
