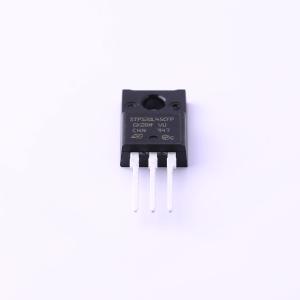

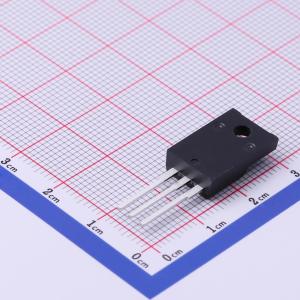

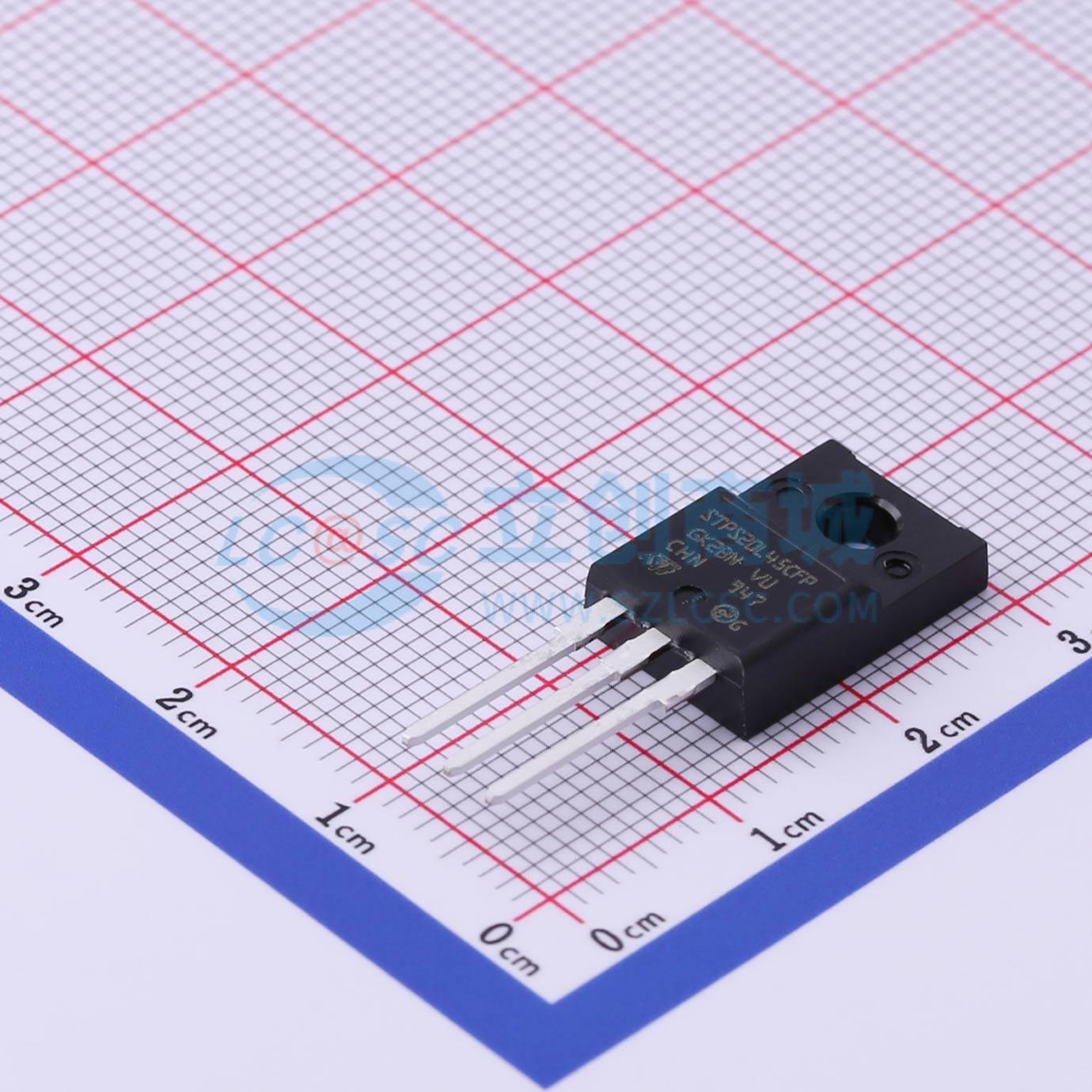

STPS20L45CFP
电压:45V 电流:10A
- 描述
- 45 V、20 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20L45CFP
- 商品编号
- C501052
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 550mV@10A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 200uA@45V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 180A |
商品概述
双中心抽头肖特基整流器，设计用于高频开关模式电源和DC-DC转换器。
商品特性
- 正向压降低，传导损耗极小
- 开关损耗低，允许高频工作
- 绝缘封装：TO-220FPAB，绝缘电压=2000V RMS正弦
- 雪崩能力已指定
- D²PAK封装可按需提供ECOPACK®2合规组件
- 脉冲测试条件：t_p=380μs，δ<2%
- 传导损耗计算公式：P=0.28×I_F(AV)+0.022×I_F²(RMS)
- 二极管1和2同时使用时的结温变化公式：ΔT_j(二极管1)=P(二极管1)×R_th(j-c)(每二极管)+P(二极管2)×R_th(c)
应用领域
- 高频开关模式电源
- DC-DC转换器
- 低电压高频逆变器
- 续流应用
- 极性保护应用
