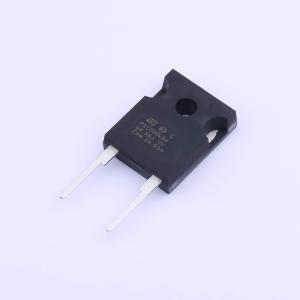

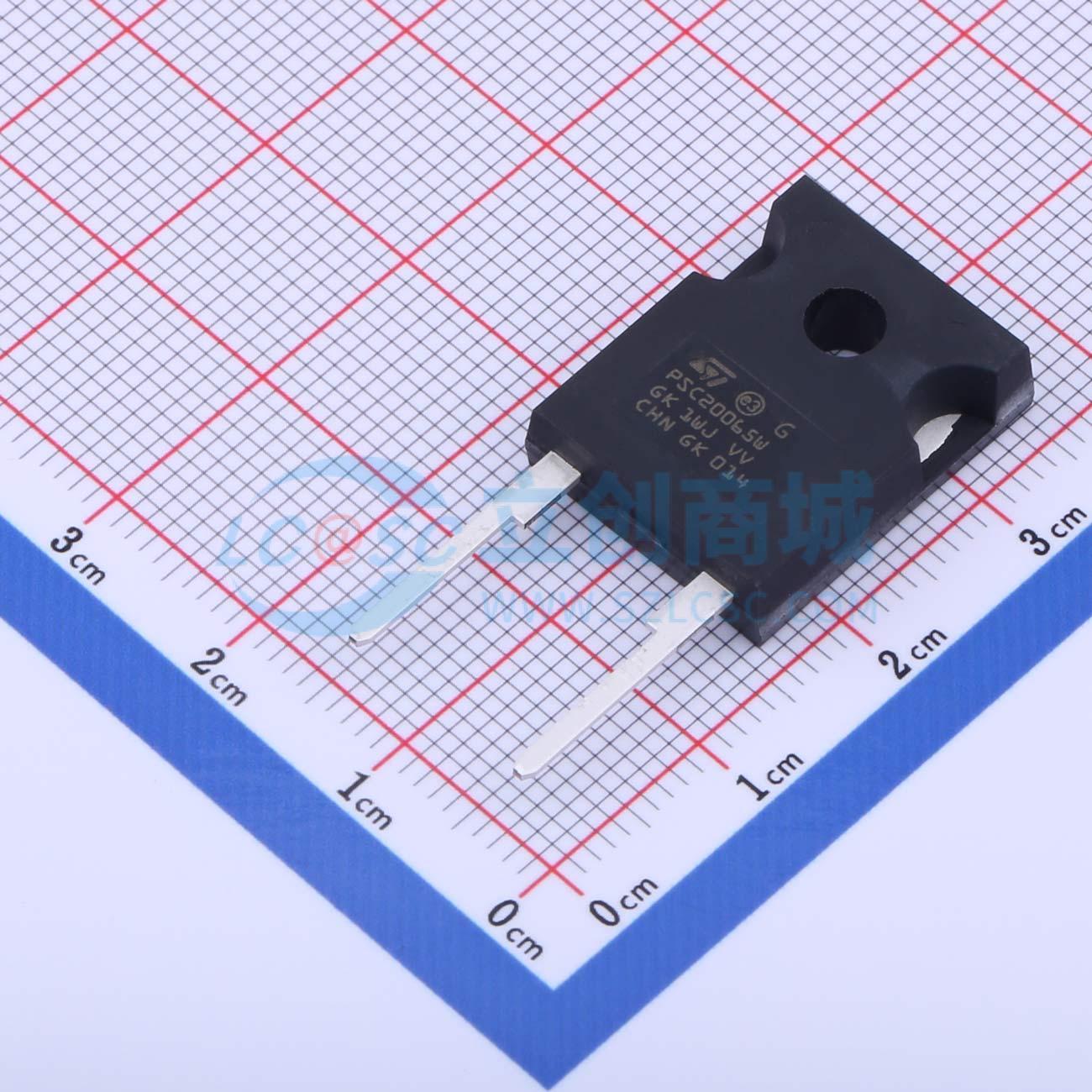

STPSC20065W
STPSC20065W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 650 V 碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC20065W
- 商品编号
- C501057
- 商品封装
- DO-247
- 包装方式
- 管装
- 商品毛重
- 7.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 独立式 | |
| 整流电流 | 20A | |
| 正向压降(Vf) | 1.3V@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 30uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 90A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
该碳化硅二极管是一款高性能功率肖特基二极管，采用碳化硅衬底制造。宽禁带材料允许设计出额定电压为650V的肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计。最小电容关断行为与温度无关。该碳化硅二极管在硬开关条件下可提升性能，其高正向浪涌能力确保瞬态阶段具有良好的鲁棒性。评估传导损耗可使用以下公式：P=1.02×I_F(AV)+0.039×I_F²(RMS)。
商品特性
- 应用电流范围内无反向恢复电荷
- 开关行为与温度无关
- 采用绝缘封装TO-220AC ins，绝缘电压2500V rms，典型封装电容7pF
- 高正向浪涌能力
- 符合ECOPACK®2标准
- 最高工作结温175℃
- 环氧树脂符合UL94 V0标准
- TO-220AC和TO-220AC Ins封装的推荐扭矩值为0.55N·m，最大扭矩值为0.7N·m
- DO-247封装的推荐扭矩值为0.8N·m，最大扭矩值为1N·m
应用领域
- 适用于PFC应用
