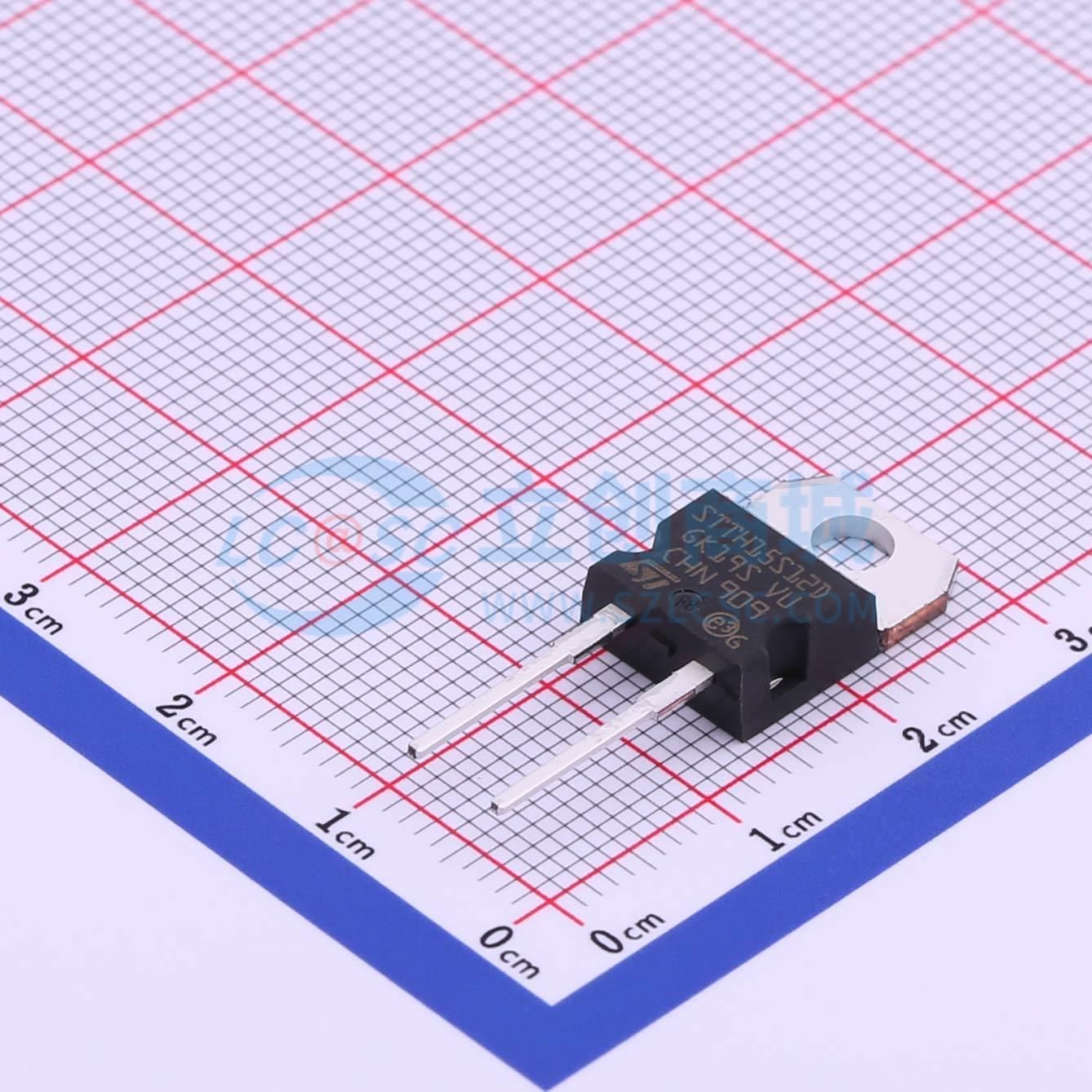

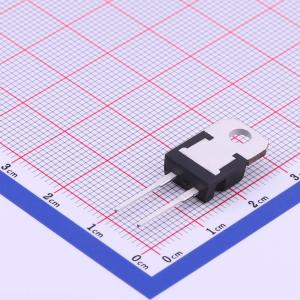

温馨提醒：图片仅供参考，商品以实物为准
STTH15S12D
1.2kV 15A
- 描述
- 1200 V、15 A超高速升压二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH15S12D
- 商品编号
- C501063
- 商品封装
- TO-220AC-2
- 包装方式
- 管装
- 商品毛重
- 2.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 3.1V@15A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 10uA@1.2kV | |
| 非重复峰值浪涌电流 (Ifsm) | 130A | |
| 工作结温范围 | - |
商品概述
STTH15S12采用Turbo 2 1200V技术开发，适合作为升压二极管，尤其适用于UPS。额定值的限制值在Tj=25℃（除非另有说明），脉冲测试条件包括tp=5ms δ<2%和tp=380μs δ<2%，传导损耗可通过公式P=1.9×I_F(AV)+0.0533I_F²(RMS)评估。
商品特性
- 超快开关
- 反向电流低
- 热阻低
- 减少开关和传导损耗
应用领域
- 适用于UPS
- 作为升压二极管使用
