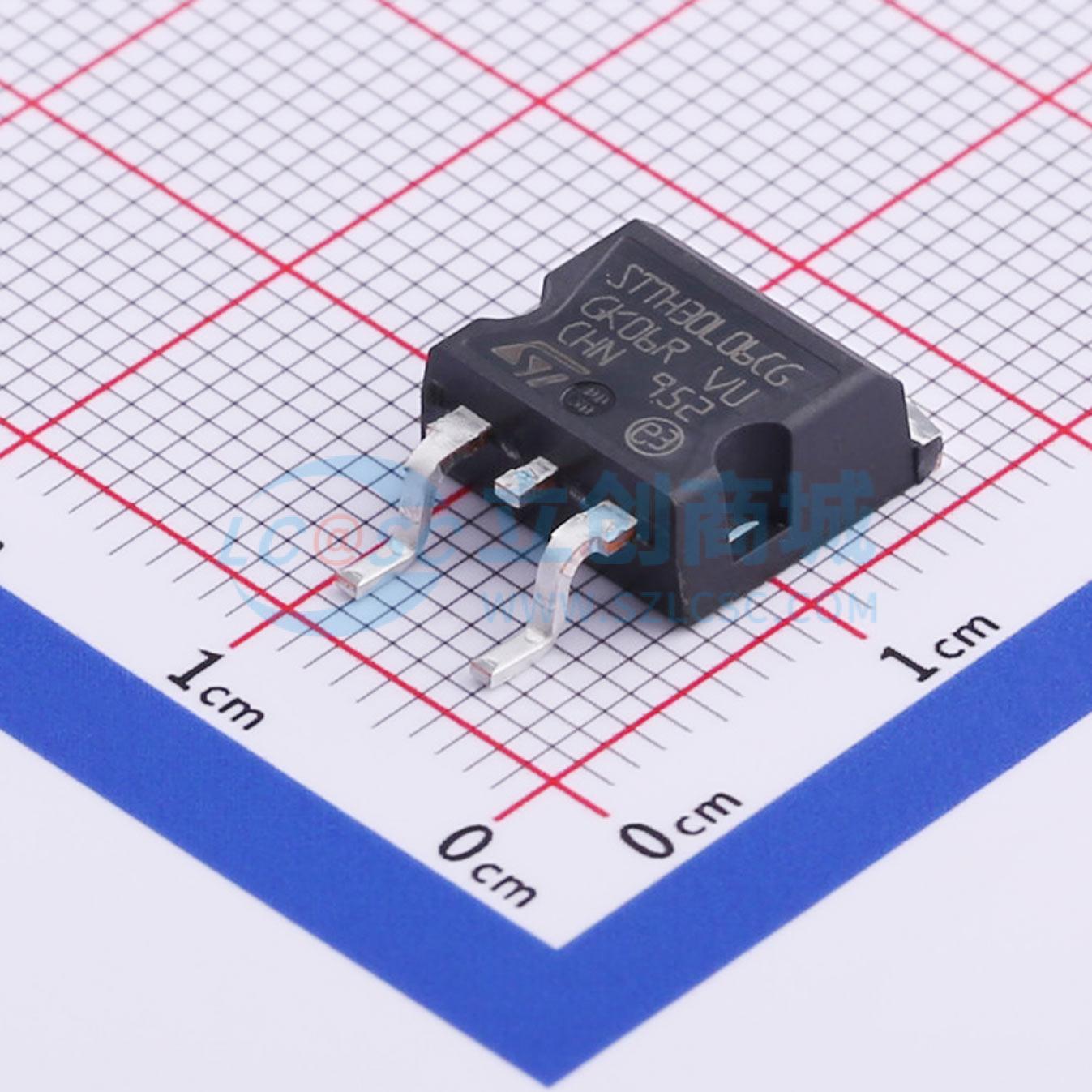

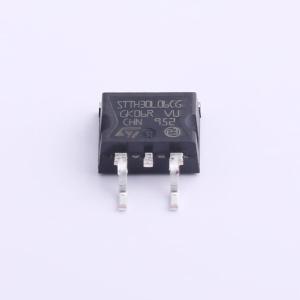

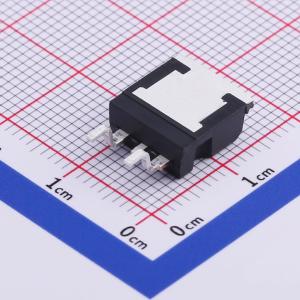

STTH30L06CG-TR
STTH30L06CG-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600V、30 A双路低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30L06CG-TR
- 商品编号
- C501065
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.554克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.55V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 20A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15uA@600V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
该器件采用ST Turbo 2 600 V技术，特别适合作为断续或临界模式功率因数校正中的升压二极管，也可用作电源和其他功率开关应用中的续流二极管。
商品特性
- 超快开关速度
- 低反向电流
- 低热阻
- 降低开关和导通损耗
- D²PAK封装可按需提供ECOPACK®2合规组件
- 温度差计算方程：ΔT_j(二极管1) = P(二极管1) × R_th(j-c)(每二极管) + P(二极管2) × R_th(c)
- 导通损耗计算方程：P =0.94 × I_F(AV) +0.017 × I_F²(RMS)
应用领域
- 断续或临界模式功率因数校正中的升压二极管
- 电源中的续流二极管
- 其他功率开关应用
