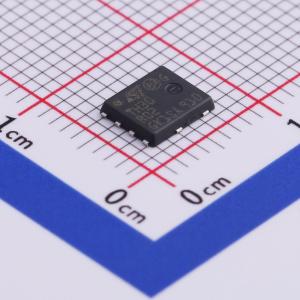

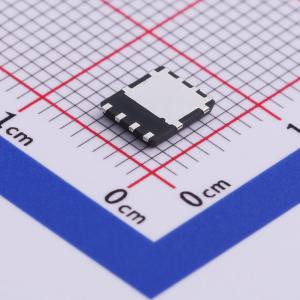

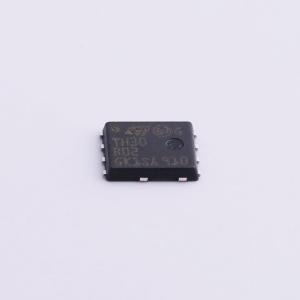

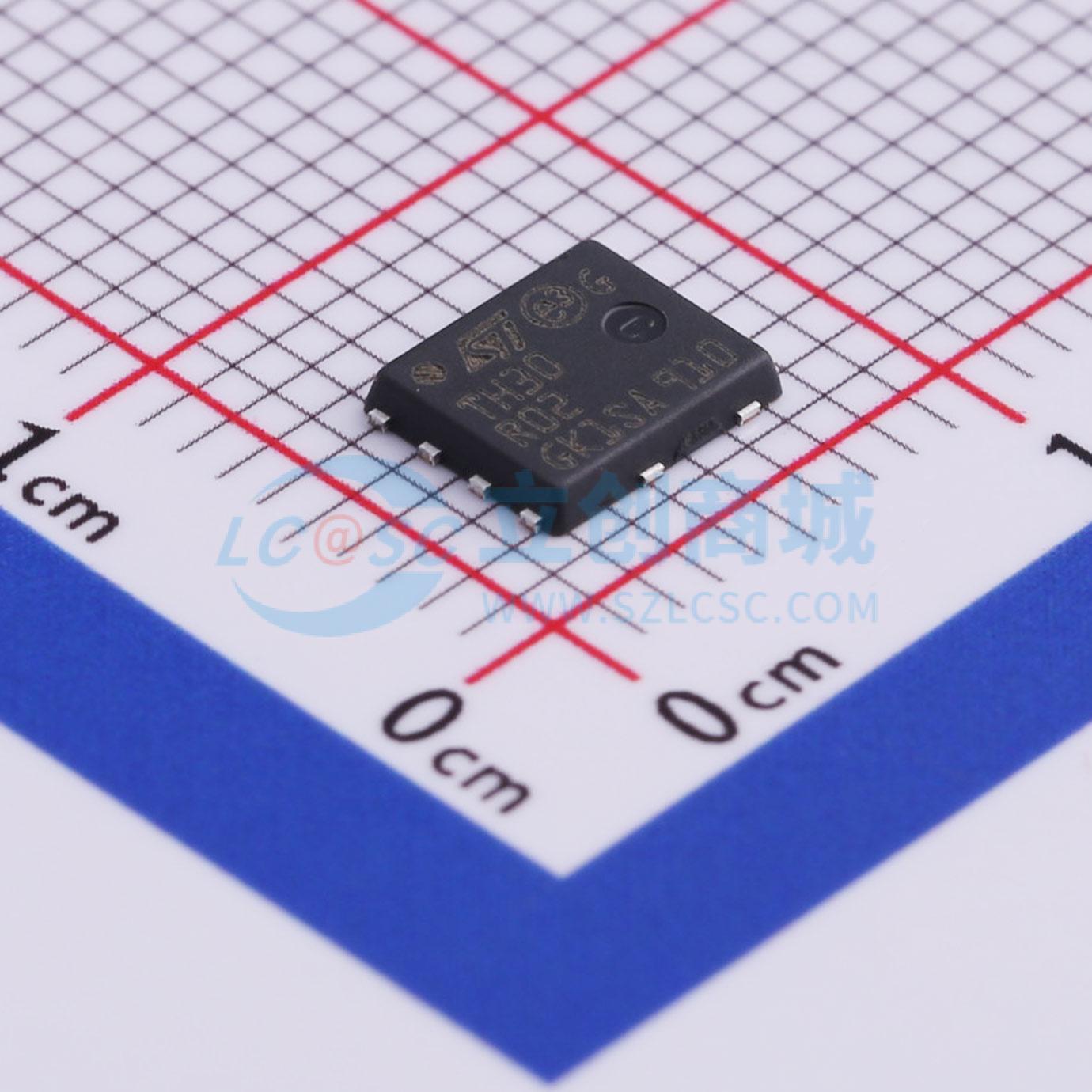

温馨提醒：图片仅供参考，商品以实物为准
STTH30R02DJF-TR
耐压:200V 电流:30A 反向恢复时间：38ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V、30 A高效超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30R02DJF-TR
- 商品编号
- C501066
- 商品封装
- Power-FLAT(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1V@30A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@200V | |
| 反向恢复时间(Trr) | 38ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 300A |
商品概述
高性能二极管，适用于高频DC-DC转换器，采用PowerFLAT 5x6封装，用于低压高频逆变器。
商品特性
- 适用于DC/DC转换器
- 低损耗
- 高结温（T_J）
- 高浪涌电流能力
- 高能量雪崩能力
- 封装厚度1mm
- 兼容ECOPACK®2组件
- 计算最大传导损耗的公式：P=0.77×I_F(AV)+0.006I_F²(RMS)
应用领域
- 高频DC-DC转换器
- 低压高频逆变器
